Grazie al doppio display LED, al bargraph integrato, ai tasti touch con feedback aptico e all’assistente di configurazione intuitivo, l’IM2-P offre un utilizzo semplice ed efficiente.

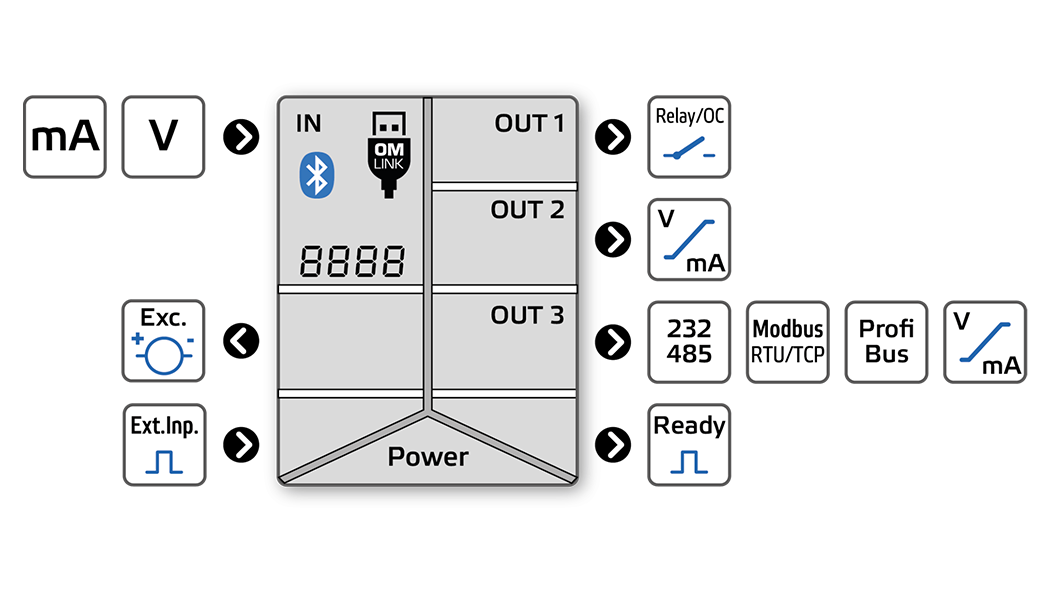

La sua architettura modulare consente di adattare facilmente le funzioni del dispositivo alle esigenze specifiche delle applicazioni: monitoraggio di processo, integrazione dei segnali, controllo delle soglie, trasmissione dei dati e registrazione delle misure.
Punti di forza
- Indicatore digitale LED a 6 cifre con display secondario e bargraph integrato
- Monitor di processo e integratore universale
- Processore ad alte prestazioni a 32 bit
- Convertitore A/D a 24 bit
- Precisione fino allo 0,02% del fondo scala
- Frequenza di campionamento fino a 1200 misure/secondo
- Display principale LED a 3 colori configurabile
- Tasti touch con retroilluminazione RGB e feedback aptico
- Assistente di configurazione integrato per una messa in servizio semplificata
- Funzione integratore con visualizzazione del valore istantaneo e cumulato
- Funzioni matematiche avanzate integrate
- Linearizzazione fino a 100 punti
- Filtri digitali programmabili
- Funzione Teach-In per una calibrazione semplificata
- Registrazione interna dei dati di misura
- Formato DIN 96 x 48 mm
- Alimentazione universale 10...30 V AC/DC oppure 80...250 V AC/DC
Ingressi analogici
- ±5 mA
- 0...5 mA
- ±20 mA
- 0...20 mA
- 4...20 mA
- ±2 V
- ±5 V
- ±10 V
Funzioni integrate
- Funzione integratore con:
- Visualizzazione del valore istantaneo
- Visualizzazione del valore cumulato
- Base dei tempi configurabile
- Costanti di moltiplicazione e divisione programmabili
- Azzeramento automatico
- Tara
- Compensazione dell’offset
- Memorizzazione dei valori minimo e massimo
- Rilevamento e visualizzazione dei valori di picco
- Filtraggio digitale configurabile:
- Media aritmetica
- Media mobile
- Filtro esponenziale
- Arrotondamento del display
- Linearizzazione multipunto
- Simulazione del segnale per test
- Registrazione eventi ed errori
- Avvio ritardato
- Orologio in tempo reale
- Gestione temporale delle funzioni
Ingressi logici
- 3 ingressi isolati PNP/NPN o contatto pulito
- Funzioni configurabili:
- Tara
- Reset tara
- Mantenimento misura (Hold)
- Registrazione dati
- Reset valori min/max
- Reset valore di picco
- Blocco tastiera
- Comandi esterni personalizzati
Uscite di comando
- Relè
- Uscite a collettore aperto
- Comparatori programmabili con:
- Soglia
- Isteresi
- Ritardo di attivazione
- Ritardo di disattivazione
- Funzione finestra
- Funzione dosaggio
Uscite analogiche
- 0...2 V
- 0...5 V
- 0...10 V
- ±10 V
- 0...5 mA
- 0...20 mA
- 4...20 mA
Comunicazioni
- ASCII
- Modbus RTU
- Modbus TCP/IP
