Cella di carico digitale in acciaio inox - Selezionatrice ponderale - 7,5 kg ... 75 kg

DVX-C

7,5 kg ... 75 kg

Cella di carico digitale dedicata al controllo dei processi di pesatura ad alta velocità
Cella di carico in acciaio inox, sigillata ermeticamente IP69K
Compensazione del carico decentrato fino a 400 x 400 mm
Capacità di pesatura 7,5, 15, 30, 75 kg
Risoluzione fino a 500 000 punti
Certificato di parte NAWI (OIML R76) e AWI (OIML R51 e R61) per i modelli da 15, 30 e 75 kg

Funzioni di pesatura integrate: Trasmettitore ad alta velocità, Controllo peso dinamico
Filtri digitali programmabili
2 ingressi e 4 uscite digitali
Versione bus di campo: porta RS485 Modbus e porta CANOpen
Versione Ethernet: EtherNet/IP, Profinet, server web

Slide Show Celle di carico digitali

Bilance a singolo sensore

Pesatura dinamica

Scegliere il digitale

Le celle di carico digitali DVX incorporano l'elettronica di elaborazione e comunicazione situata vicino agli estensimetri. Con un convertitore A/D a 24 bit, filtri digitali configurabili e I/O locali, questa architettura offre, in un formato molto compatto, la garanzia di una pesatura precisa e veloce in ambienti disturbati. Sarete in grado di :

Ottimizzare l'ingombro delle vostre macchine
Ridurre il cablaggio per una maggiore affidabilità
Migliorare la manutenibilità delle macchine

Connettività sostenibile e scalabile

La cella di carico DVX è dotata di un processore di comunicazione multiprotocollo di ultima generazione. Questo design innovativo offre la connettività a reti fieldbus o Industrial Ethernet senza moduli aggiuntivi. Grazie al server web per la configurazione, alla doppia porta Ethernet per una facile connessione in rete e alla scalabilità verso l'Industria 4.0, la DVX offre :

Connettività alle nuove architetture di automazione
Migrazione semplice e scalabile alle reti Ethernet
Risparmio di tempo per lo sviluppo delle macchine

Aumentate l'affidabilità delle vostre macchine

La cella di carico DVX è realizzata in acciaio inox con protezione IP68 / IP69K e il suo design offre un'elevata resistenza alle forze laterali e ai sovraccarichi accidentali. È quindi in grado di resistere ai lavaggi ad alta pressione e alle sollecitazioni meccaniche delle macchine automatiche di confezionamento. Questa robustezza garantisce:

Funzionamento ineccepibile con costi di manutenzione ridotti
Massima disponibilità della macchina in ogni circostanza

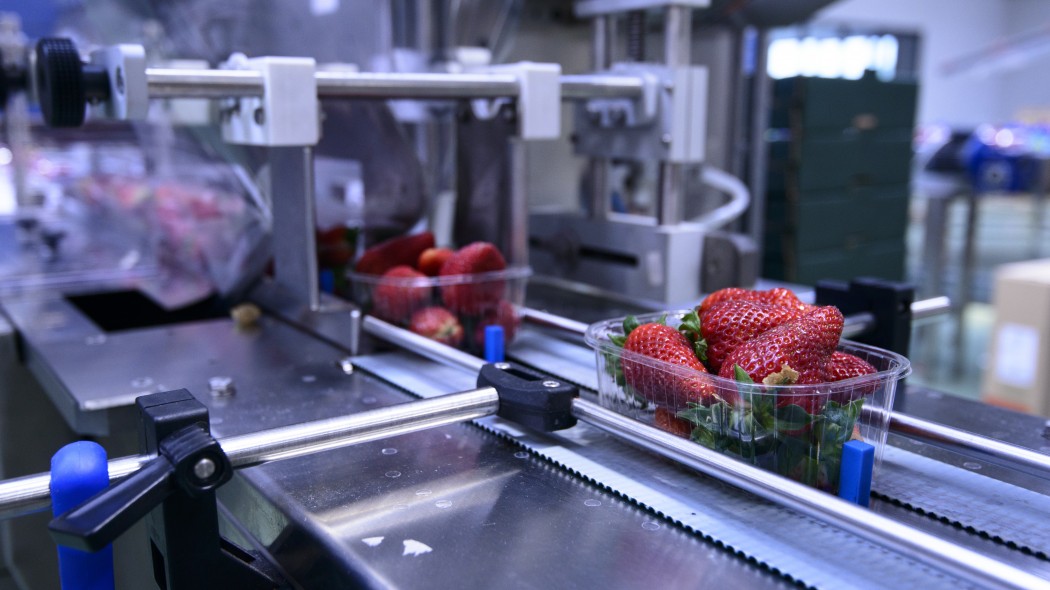

Costruire da soli una selezionatrice ponderale ad alte prestazioni

La cella di carico DVX-C incorpora un software per il controllo peso dinamico sulle linee di produzione. Supporta il processo di pesatura al volo con un filtro digitale e un algoritmo per ottimizzare la precisione ed eliminare le vibrazioni. Aiuta a:

Ridurre gli scarti e produrre una qualità costante
Monitorare in tempo reale la linea di confezionamento
Sviluppare una selezionatrice ponderale in tempi record

Cella di carico digitale per il controllo peso in ambienti difficili

DVX-C è una cella di carico digitale progettata appositamente per i produttori di macchine per l'imballaggio:

La cella di carico DVX è realizzata in acciaio inossidabile e saldata ermeticamente con livello di protezione IP69K.
Combina un'altissima precisione con il massimo livello di protezione per consentire una pulizia frequente e un uso continuo in ambienti difficili.
La cella di carico DVX-C integra una potente elettronica di elaborazione del segnale con una risoluzione utente di 500.000 punti e una libreria di filtri digitali dedicati all'eliminazione delle vibrazioni meccaniche e dei disturbi.
Integra funzioni dedicate alla pesatura dinamica. Esegue acquisizioni ad altissima velocità e calcola automaticamente un valore di peso utilizzabile per applicazioni di pesatura al volo o di classificazione.
Ogni cella di carico è dotata di 2 ingressi e 4 uscite logiche per controllare il processo.
Con porte di comunicazione diverse a seconda della versione (bus di campo ed Ethernet), può essere facilmente collegata a qualsiasi sistema automatizzato.

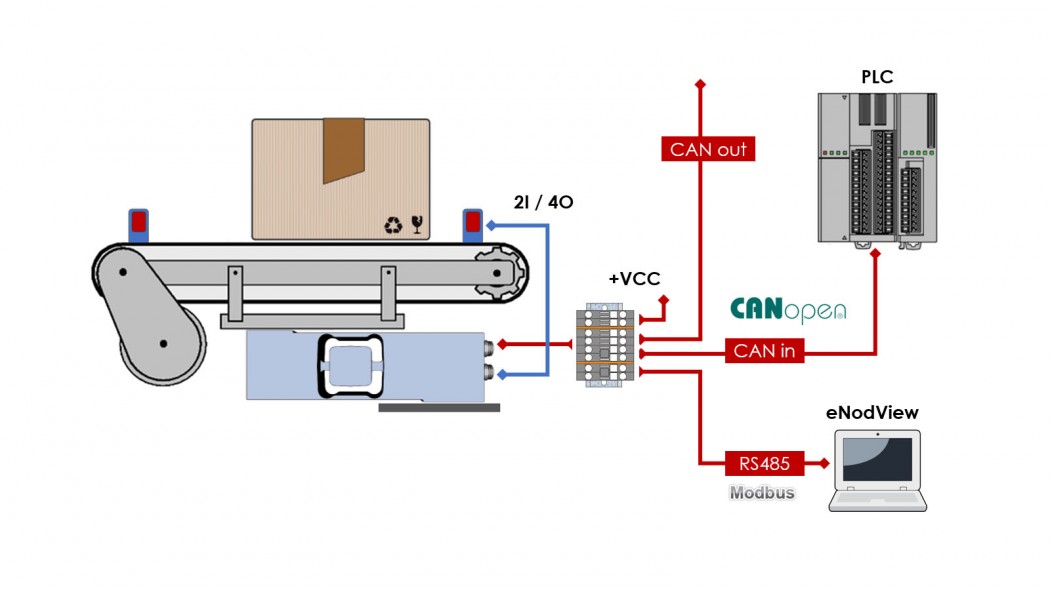

Interfacce DVX - Versione bus di campo

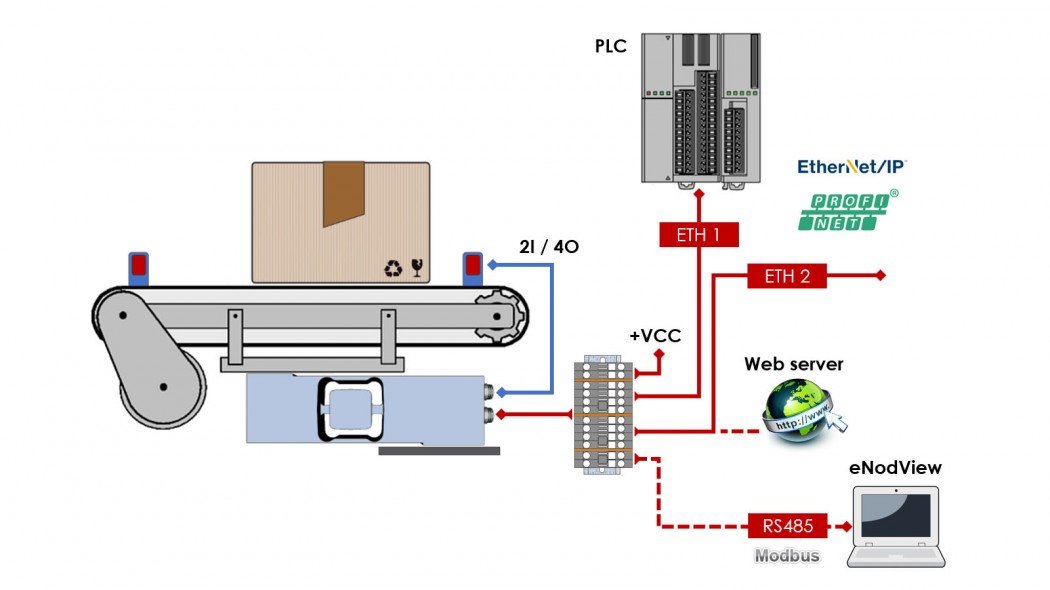

Interfacce DVX - Versione Industrial Ethernet

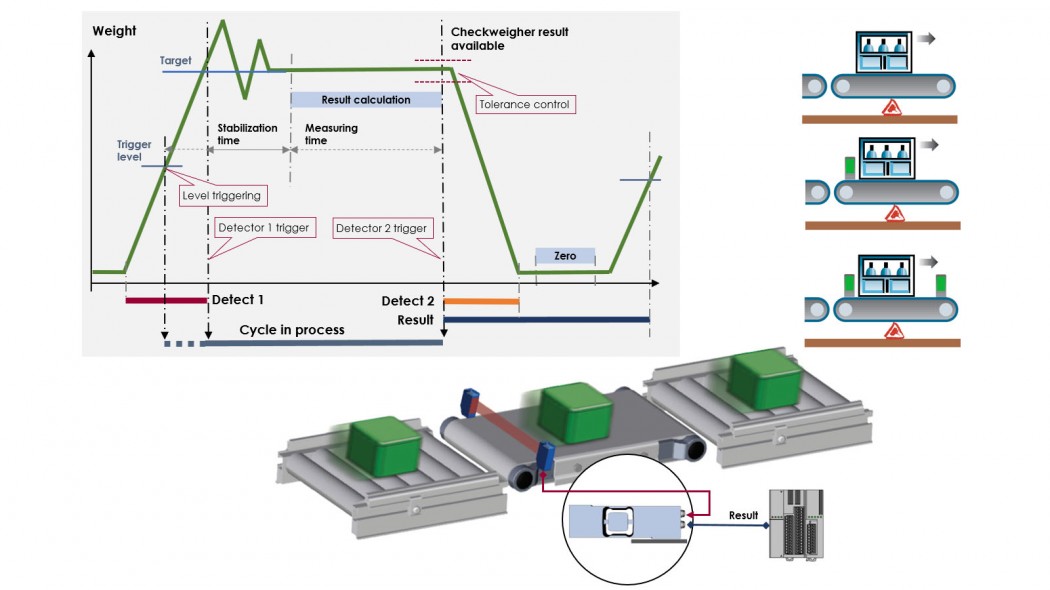

DVX-C Funzionalità di controllo peso

Modalità operativa dedicata alla pesatura dinamica (selezione, controllo peso...)
Livello di peso o attivazione esterna (1 o 2 ingressi digitali)
Calcolo automatico del valore del peso, funzioni statistiche

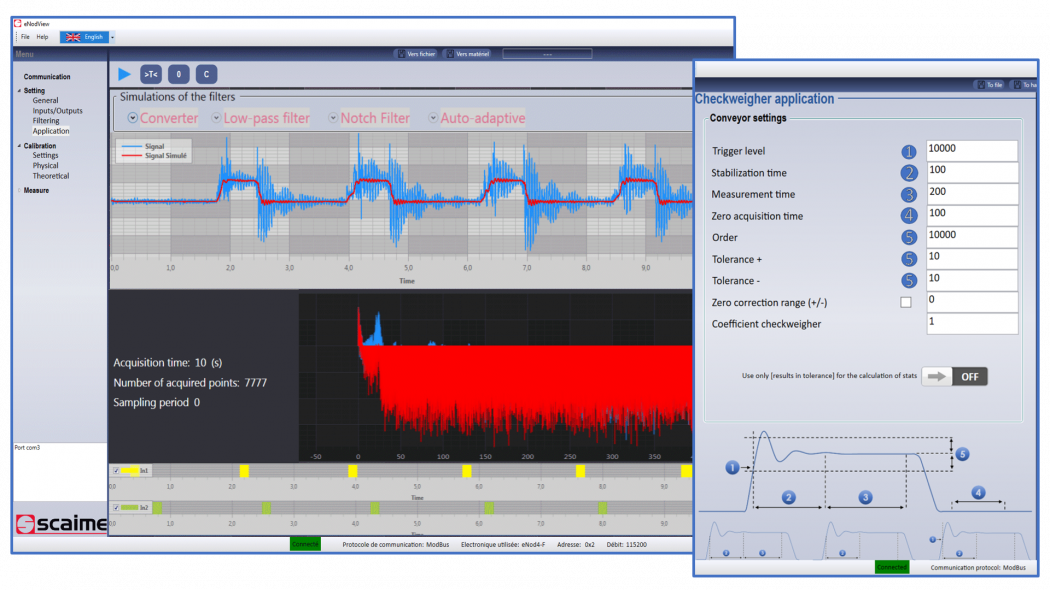

Software eNodView per PC

Salvataggio e ripristino dei file di configurazione
Impostazione, calibrazione e controllo
Misure, risultati e visualizzazione grafica degli I/O
Ottimizzazione dei filtri digitali mediante analisi FFT e simulazione dell'effetto del filtro
Impostazione dell'applicazione di controllo peso dinamico

Server web DVX Ethernet

Web server integrato in tutte le versioni di DVX Ethernet
Backup e ripristino dei file di configurazione
Parametrizzazione e calibrazione dei sensori
Visualizzazione grafica di misure, risultati e I/O
Impostazione dell'applicazione di dosaggio

Visualizzazione 3D

Scarica i modelli CAD

Download

Schede tecniche

Collegamento cella di carico AVX/DVX/AAD/R10X
FT-CABLE M12-FE-0622.pdf

Langues : FR, EN

Cella di carico - Digitale a punto singolo - DVX-C
FT-DVX-C-FE-0125

Langues : FR, EN

Manuali d'uso

Manuale di programmazione - DVX-C/DVS-C EtherNet/IP, Profinet
NU-soft-DVX-C-ETH-E_258714-B

Langues : EN

Istruzioni per l'uso (AXD-C / AAD-C / DVX-C / DVS-C)

Langues : EN

Protocollo di comunicazione CANopen (AXD-C / AAD-C / DVX-C / DVS-C)
NU-AAD_DVX_DVS-C-CAN-E_195758-E

Langues : EN

Protocollo di comunicazione Modbus-RTU (AXD-C / AAD-C / DVX-C / DVS-C)
NU-AAD_DVX_DVS-C-MOD-E_195754-E

Langues : EN

Manuale d'uso - DVS-C/DVX-C Ethernet
NU-DVX-C-ETH-E_258712-A.pdf

Langues : EN

Opuscolo sulle applicazioni

Impiantistica, controllo macchine
FA-PROCESS_WEIGHING-E-1123.pdf

Langues : EN

Classificazione, pesatura di controllo
FA-CHECKWEIGHING-E-0925.pdf

Langues : EN

Brochure della gamma di prodotti

Celle di carico, Kit di montaggio, Elettronica
MT-WEIGHING-E-0925.pdf

Langues : EN

Note tecniche

Utilizzo delle celle di carico - Tecnologia, principio di funzionamento, implementazione
NT-USING LOAD CELLS-E-0122.pdf

Langues : EN

Filtraggio digitale con eNod3 nelle applicazioni di pesatura dinamica
NT-Filtering-E-0808.pdf

Langues : EN

Integrazione del controllore eNod in CANopen con SoMachine
NT-eNod CanOpen SoMachine_E_0614.pdf

Langues : EN

Integrazione del controllore eNod in CANopen con Unity pro
NT-eNod CANOpen Unity_E_1015.pdf

Langues : EN

Cablaggio rete CANOpen per DVX e DVS
NT-DVX DVS CANOpen Wiring-FE-0520.pdf

Langues : FR, EN

Presentazione dei prodotti

Celle di carico digitali per i produttori di macchine per l'imballaggio
PP-AAD_DVX_DVS-E-0316.pdf

Langues : EN

File di configurazione

File EDS AAD-C, DVX-C, DVS-C, per protocollo CANOpen
EDS CANopen_AXD_AAD_DVX_DVS-C_195759 B-H.zip

Langues : FR, EN, DE, IT, ZH

File EDS DVX-C, DVS-C ETH, per il protocollo EtherNet/IP
EDS EtherNetIP_DVX_DVS-C ETH_258731_B-B.zip

Langues : FR, EN, DE, ZH

File GSDML DVX-C, DVS-C ETH, per il protocollo Profinet
GSDML_Profinet_DVX-C_ETH_258751_A-A.zip

Langues : FR, EN, DE, ZH

Note sulla versione del software

Note di release del software AAD/DVX/DVS-C STD per versioni fino alla V2.20
FiReNo_DVX_DVS-C STD-EN_V2.20_(ML 3)_20250131.pdf

Langues : EN
