transmetteur de pesage certifie oiml

Controllo peso, controllore di classificazione

eNod4-C DIN

±500 000 d, 1 600 mis/s

  • Presentazione su guida DIN
  • Certificazione in metrologia legale secondo OIML R51 per l'uso in selezionatrici ponderali automatiche
  • Funzioni di controllo peso dinamico
  • Fino a 8 celle di carico estensimetriche
  • Dispositivo di rilevamento dei guasti delle celle di carico
  • Filtri digitali programmabili
  • 2 ingressi digitali (4 con opzione IO+) e 4 uscite
  • Uscita analogica 0-10V o 4-20mA (opzione IO+)
  • 1 porta USB per l'impostazione tramite PC
  • Versione con uscita RS485/CAN PLC e protocolli MODBUS-RTU, CANOpen o PROFIBUS-DP
  • Versione con doppia uscita Ethernet e protocolli MODBUS-TCP, EtherNet/IP, EtherCAT o PROFINET
  • Web server integrato per il monitoraggio e l'impostazione remota
  • 1 RS485 per il pannello touch screen eNodTouch
  • Comunicazione Bluetooth opzionale


Presentazione eNod4


Pesatura dinamica

Elaborazione del segnale



Integrazione e connettività di eNod4

I controllori di pesatura eNod4 sono progettati per essere integrati in sistemi automatizzati garantendo la connettività con le principali reti industriali presenti sul mercato: CANOpen, Modbus-RTU, Modbus-TCP, Profibus, Profinet, EtherNet/IP, EtherCAT.

eNod4 weighing transmitter interfaces from SCAIME

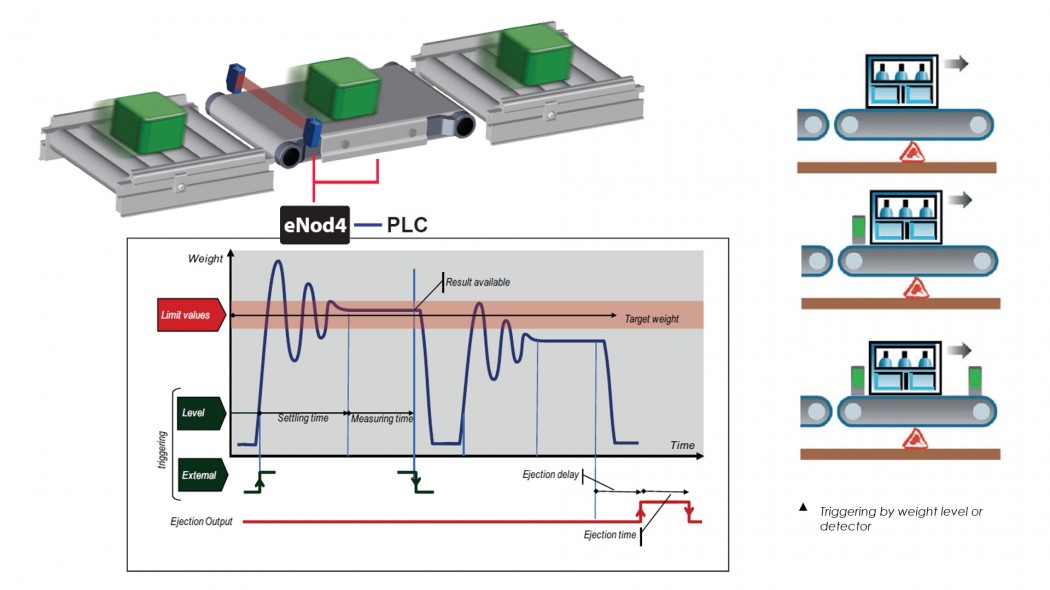

eNod4-C Funzionalità di controllo peso

  • Modalità operativa dedicata alla pesatura dinamica (selezione, controllo peso...)
  • Livello di peso o attivazione esterna (1 o 2 ingressi digitali)
  • Calcolo automatico del valore del peso, funzioni statistiche
  • Gestione dell'espulsione dopo la pesata di controllo
SCAIME eNod4-C for checkweigher application
eNodView PC software for eNod4 SCAIME weighing transmitter

Software eNodView per PC

  • Salvataggio e ripristino dei file di configurazione di eNod4
  • Impostazione, calibrazione e controllo eNod4
  • Misure, risultati e visualizzazione grafica degli I/O
  • Ottimizzazione dei filtri digitali mediante analisi FFT e simulazione dell'effetto del filtro eNod4
  • Impostazione dell'applicazione di controllo peso dinamico

App mobile Android eNodApp

  • App per smatphone o tablet Android
  • Connessione Bluetooth con eNod4 (scheda opzionale)
  • Lettura/scrittura dei parametri di configurazione
  • Visualizzazione di misure, risultati e I/O
  • Calibrazione della catena di pesatura
  • Controllo dell'applicazione di pesatura eNod4
eNodApp android application for eNod4 SCAIME
Web server SCAIME eNod4 Ethernet

Server web eNod4 Ethernet

  • Web server integrato su tutte le versioni eNod4 Ethernet
  • Lettura/scrittura dei parametri di configurazione
  • Visualizzazione di misure, risultati e I/O
  • Controllo remoto di eNod4
  • Calibrazione della catena di pesatura

Visualizzazione 3D

Per visualizzare questo contenuto, è necessario abilitare i cookie di google maps

Scarica i modelli CAD
