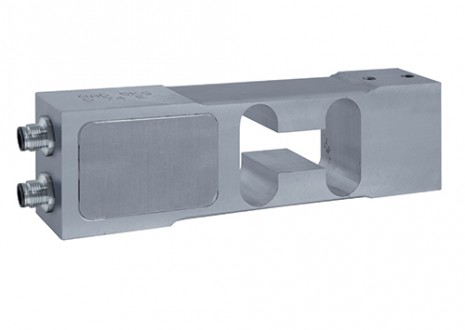

Cella di carico digitale a punto singolo - Selezionatrice ponderale, 5 kg ... 75 kg

AAD-C

5 kg ... 75 kg

Cella di carico digitale dedicata al controllo peso ad alta velocità
Cella di carico in alluminio, livello di protezione IP65
Compensazione del carico decentrato fino a 600 x 400 mm
Capacità di pesatura 5, 15, 30, 75 kg
Risoluzione fino a 500 000 punti
Certificato di parte NAWI (OIML R76) e AWI (OIML R51 e R61)

Funzioni di pesatura integrate: Trasmettitore ad alta velocità, selezionatrice ponderale dinamica, funzioni di selezione / classificazione
Filtri digitali programmabili
2 ingressi e 4 uscite digitali
1 uscita RS485 e 1 uscita CANbus
ProtocolliMODBUS-RTU e CANOpen

Slide Show Celle di carico digitali

Bilance a singolo sensore

Pesatura dinamica

Scegliere il digitale

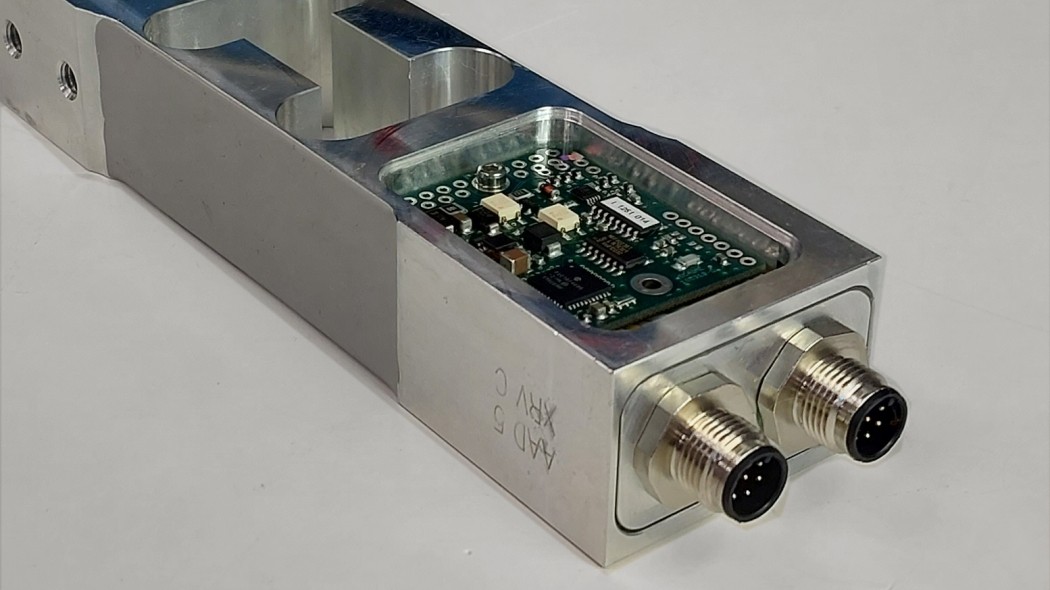

Le celle di carico digitali AAD incorporano l'elettronica di elaborazione e comunicazione situata vicino agli estensimetri. Con un convertitore A/D a 24 bit, filtri digitali configurabili e I/O locali, questa architettura offre, in un formato molto compatto, la garanzia di una pesatura precisa e veloce in ambienti disturbati. Sarete in grado di :

Ottimizzare l'ingombro delle vostre macchine
Ridurre il cablaggio per una maggiore affidabilità
Migliorare la manutenzione delle macchine

Costruire da soli una selezionatrice ponderale ad alte prestazioni

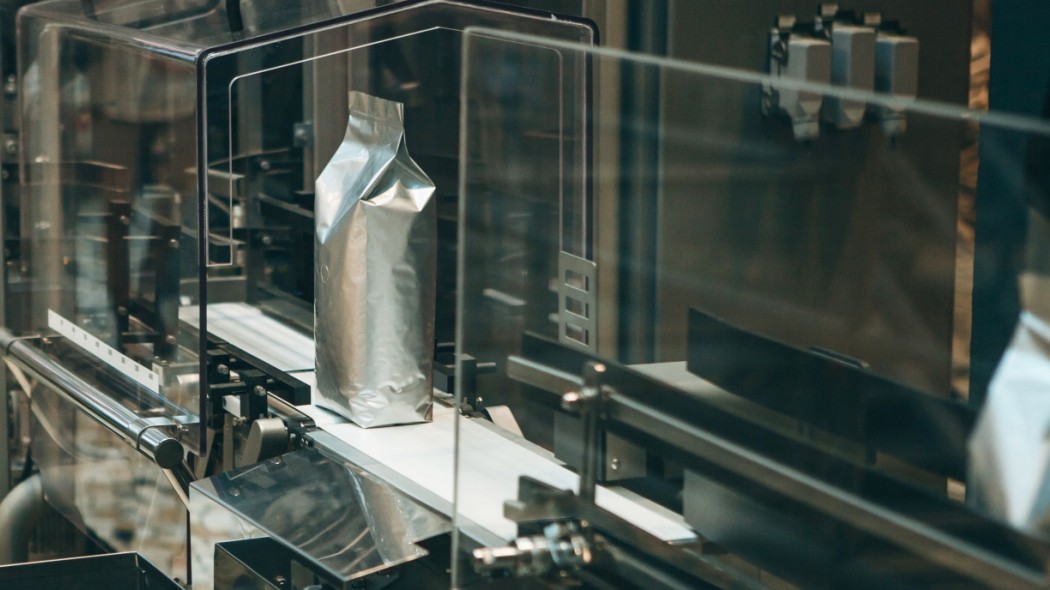

La cella di carico AAD-C incorpora un software per il controllo peso dinamico sulle linee di produzione. Supporta il processo di pesatura al volo con un filtro digitale e un algoritmo per ottimizzare la precisione ed eliminare le vibrazioni. Aiuta a:

Ridurre gli scarti e produrre una qualità costante
Monitorare in tempo reale la linea di confezionamento
Sviluppare una selezionatrice ponderale in tempi record

Cella di carico digitale per il controllo peso ad alta velocità

AAD-C è una cella di carico digitale per i produttori di macchine per l'imballaggio:

La cella di carico AAD-C integra una potente elettronica di elaborazione del segnale con una risoluzione utente di 500.000 punti e una libreria di filtri digitali dedicati all'eliminazione delle vibrazioni meccaniche e dei disturbi.
Integra funzioni dedicate alla pesatura dinamica. Esegue acquisizioni ad altissima velocità e calcola automaticamente un valore di peso utilizzabile per applicazioni di pesatura al volo o di classificazione.
Ogni cella di carico è dotata di 2 ingressi e 4 uscite logiche per controllare il processo.

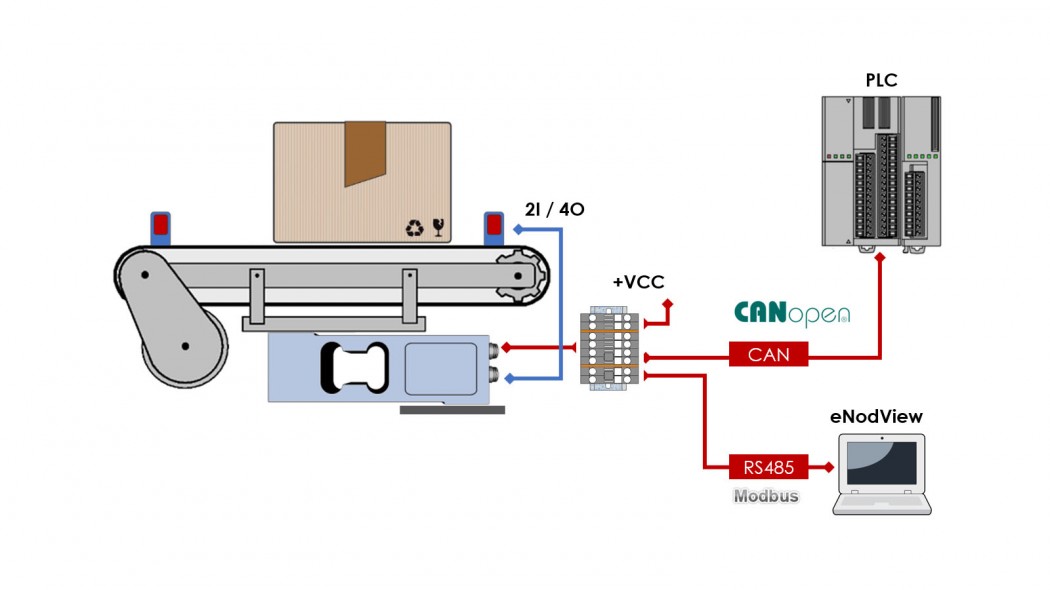

Grazie alle porte di comunicazione RS485 e CAN che supportano i protocolli MODBUS-RTU e CANOpen, può essere facilmente collegata a qualsiasi sistema automatizzato.

AAD-C Funzionalità di controllo peso

Modalità operativa dedicata alla pesatura dinamica (selezione, controllo peso...)
Livello di peso o attivazione esterna (1 o 2 ingressi digitali)
Calcolo automatico del valore del peso, funzioni statistiche

Software eNodView per PC

Salvataggio e ripristino dei file di configurazione
Impostazione, calibrazione e controllo
Misure, risultati e visualizzazione grafica degli I/O
Ottimizzazione dei filtri digitali mediante analisi FFT e simulazione dell'effetto del filtro
Impostazione dell'applicazione di controllo peso dinamico

Visualizzazione 3D

Scarica i modelli CAD

Download

Schede tecniche

Celle di carico - Digitali a punto singolo - AAD-C
FT-AAD-C-FE-0125

Langues : FR, EN

Collegamento cella di carico AVX/DVX/AAD/R10X
FT-CABLE M12-FE-0622.pdf

Langues : FR, EN

Manuali d'uso

Istruzioni per l'uso (AXD-C / AAD-C / DVX-C / DVS-C)

Langues : EN

Protocollo di comunicazione CANopen (AXD-C / AAD-C / DVX-C / DVS-C)
NU-AAD_DVX_DVS-C-CAN-E_195758-E

Langues : EN

Protocollo di comunicazione Modbus-RTU (AXD-C / AAD-C / DVX-C / DVS-C)
NU-AAD_DVX_DVS-C-MOD-E_195754-E

Langues : EN

Opuscolo sulle applicazioni

Classificazione, pesatura di controllo
FA-CHECKWEIGHING-E-0925.pdf

Langues : EN

Impiantistica, controllo macchine
FA-PROCESS_WEIGHING-E-1123.pdf

Langues : EN

Brochure della gamma di prodotti

Celle di carico, Kit di montaggio, Elettronica
MT-WEIGHING-E-0925.pdf

Langues : EN

Note tecniche

Utilizzo delle celle di carico - Tecnologia, principio di funzionamento, implementazione
NT-USING LOAD CELLS-E-0122.pdf

Langues : EN

Filtraggio digitale con eNod3 nelle applicazioni di pesatura dinamica
NT-Filtering-E-0808.pdf

Langues : EN

Cablaggio di una rete RS-485
NT-RS485_E_0915.pdf

Langues : EN

Integrazione del controllore eNod in CANopen con SoMachine
NT-eNod CanOpen SoMachine_E_0614.pdf

Langues : EN

Integrazione del controllore eNod in CANopen con Unity pro
NT-eNod CANOpen Unity_E_1015.pdf

Langues : EN

Presentazione dei prodotti

Celle di carico digitali per i produttori di macchine per l'imballaggio
PP-AAD_DVX_DVS-E-0316.pdf

Langues : EN

File di configurazione

File EDS AAD-C, DVX-C, DVS-C, per protocollo CANOpen
EDS CANopen_AXD_AAD_DVX_DVS-C_195759 B-H.zip

Langues : FR, EN, DE, IT, ZH

Note sulla versione del software

Note di release del software AAD/DVX/DVS-C STD per versioni fino alla V2.20
FiReNo_DVX_DVS-C STD-EN_V2.20_(ML 3)_20250131.pdf

Langues : EN
