Cella di carico digitale e igienica - Selezionatrice ponderale, 15 kg ... 75 kg

DVS-C

15 kg ... 75 kg
  • Cella di carico digitale con design asettico, certificata EHEDG
  • Dedicata alla pesatura di controllo ad alta velocità
  • Cella di carico in acciaio inox, sigillata ermeticamente IP69K
  • Compensazione del carico decentrato fino a 400 x 400 mm
  • Capacità di pesatura 15, 30, 75 kg
  • Risoluzione fino a 500 000 punti
  • Certificato di parte di NAWI (OIML R76) e AWI (OIML R51 e R61)
  • Funzioni di pesatura integrate: Trasmettitore ad alta velocità, controllo peso dinamico
  • Filtri digitali programmabili
  • 2 ingressi e 4 uscite digitali
  • Versione bus di campo: porta RS485 Modbus e porta CANOpen
  • Versione Industrial Ethernet: EtherNet/IP, Profinet, Web server


Bilance a singolo sensore
Pesatura dinamica




DVS-Digital-advantage

Scegliere il digitale

Le celle di carico digitali DVS incorporano l'elettronica di elaborazione e comunicazione situata vicino agli estensimetri. Con un convertitore A/D a 24 bit, filtri digitali configurabili e I/O locali, questa architettura offre, in un formato molto compatto, la garanzia di una pesatura precisa e veloce in ambienti disturbati. Sarete in grado di :

  • Ottimizzare l'ingombro delle vostre macchine
  • Ridurre il cablaggio per una maggiore affidabilità
  • Migliorare la manutenibilità delle macchine

Connettività sostenibile e scalabile

La cella di carico DVS è dotata di un processore di comunicazione multiprotocollo di ultima generazione. Questo design innovativo offre la connettività a reti fieldbus o Industrial Ethernet senza moduli aggiuntivi. Grazie al server web per la configurazione, alla doppia porta Ethernet per una facile connessione in rete e alla scalabilità verso l'Industria 4.0, la DVS offre :

  • Connettività alle nuove architetture di automazione
  • Migrazione semplice e scalabile alle reti Ethernet
  • Risparmio di tempo per lo sviluppo delle macchine
logo communication,
slide-pesage-dvs2 copie

Controllo dei cicli di pulizia

La cella di carico DVS ha una struttura priva di bordi o zone di ritenzione per facilitare la pulizia e l'integrazione nelle macchine per il confezionamento degli alimenti. Questo design igienico, certificato dall'EHEDG, garantisce un'efficace pulizia in loco (CIP) e assicura:

  • conformità ai più severi standard di igiene e sterilità
  • Riduzione del consumo di acqua e detergenti

Aumentate l'affidabilità delle vostre macchine

La cella di carico DVS è realizzata in acciaio inox con protezione IP68 / IP69K e il suo design offre un'elevata resistenza alle forze laterali e ai sovraccarichi accidentali. È quindi in grado di resistere ai lavaggi ad alta pressione e alle sollecitazioni meccaniche delle macchine automatiche di confezionamento. Questa robustezza garantisce:

  • Funzionamento ineccepibile con costi di manutenzione ridotti
  • Massima disponibilità della macchina in ogni circostanza
DVS-IP69K tested
iStock-1053170190

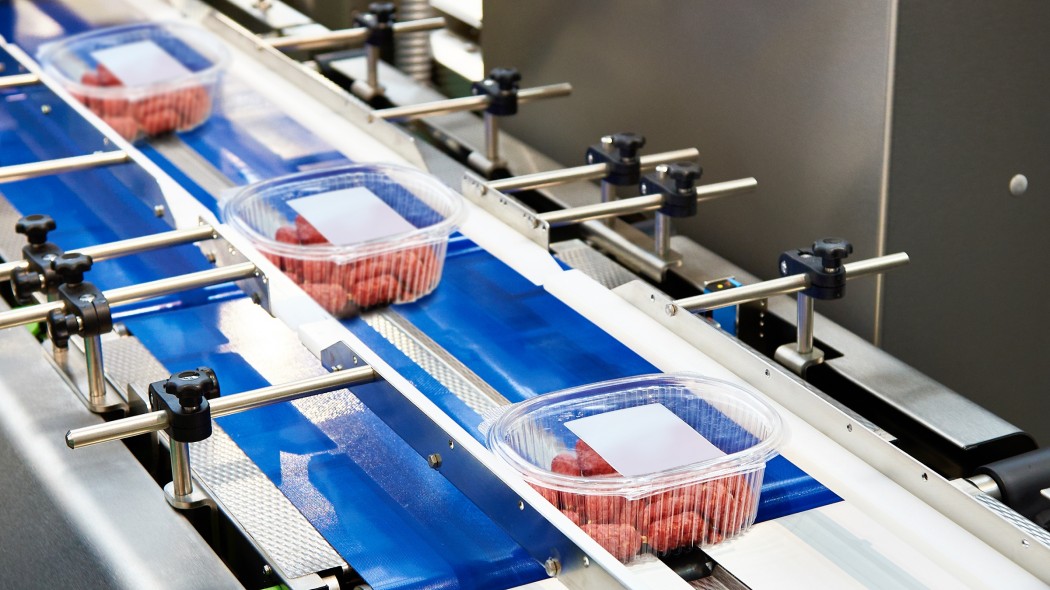

Costruire da soli una selezionatrice ponderale ad alte prestazioni

La cella di carico DVS-C incorpora un software per il controllo peso dinamico sulle linee di produzione. Supporta il processo di pesatura al volo con un filtro digitale e un algoritmo per ottimizzare la precisione ed eliminare le vibrazioni. Aiuta a:

  • Ridurre gli scarti e produrre una qualità costante
  • Monitorare in tempo reale la linea di confezionamento
  • Sviluppare una selezionatrice ponderale in tempi record

Cella di carico digitale per il controllo peso

DVS-C è una cella di carico digitale appositamente progettata per i produttori di macchine per l'imballaggio:

  • Combina un'altissima precisione con il massimo livello di protezione per consentire una pulizia frequente e un uso continuo in ambienti difficili.
  • La cella di carico DVS-C integra una potente elettronica di elaborazione del segnale con una risoluzione utente di 500.000 punti e una libreria di filtri digitali dedicati all'eliminazione delle vibrazioni meccaniche e dei disturbi.
  • Integra funzioni dedicate alla pesatura dinamica. Esegue acquisizioni ad altissima velocità e calcola automaticamente un valore di peso utilizzabile per applicazioni di pesatura al volo o di classificazione.
  • Ogni cella di carico è dotata di 2 ingressi e 4 uscite logiche per controllare il processo.
  • Con diverse porte di comunicazione a seconda della versione (bus di campo ed Ethernet), può essere facilmente collegata a qualsiasi sistema automatizzato.

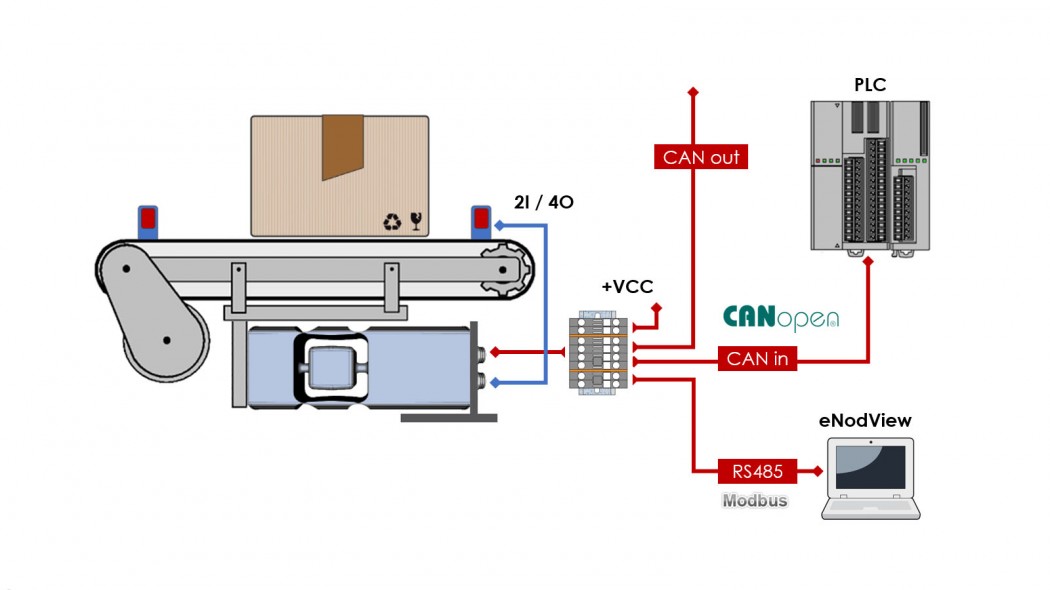

Interfacce DVS - Versione bus di campo

DVS-C

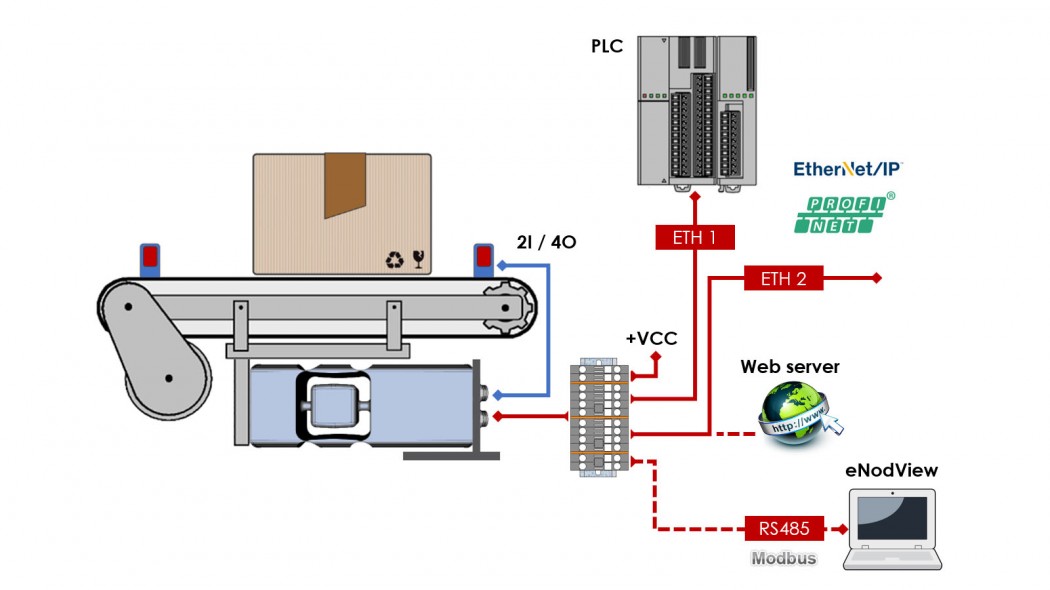

Interfacce DVS - Versione Industrial Ethernet

DVS-C

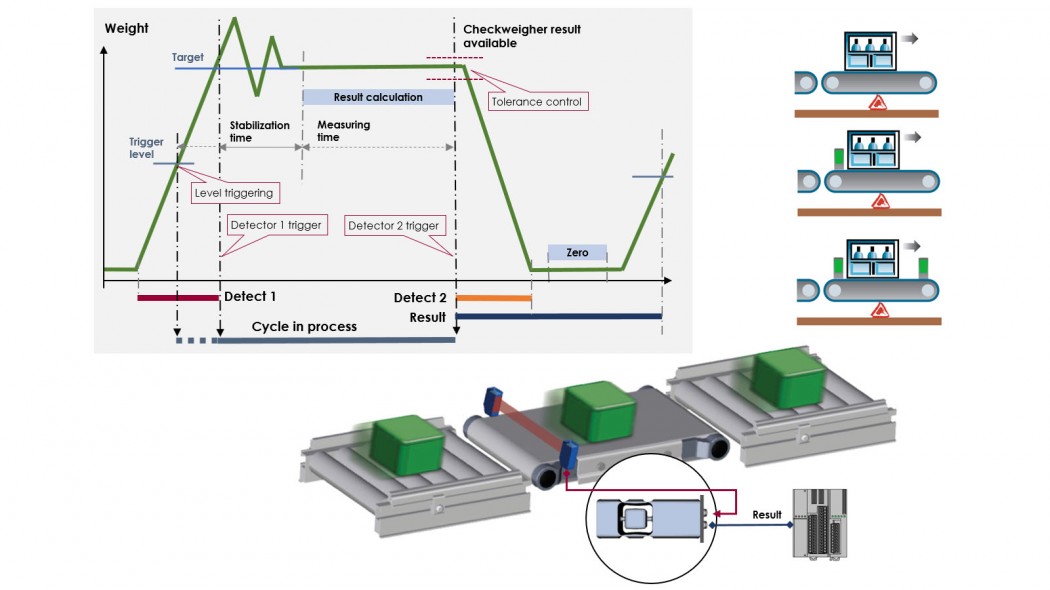

DVS-C Funzionalità di controllo peso

  • Modalità operativa dedicata alla pesatura dinamica (selezione, controllo peso...)
  • Livello di peso o attivazione esterna (1 o 2 ingressi digitali)
  • Calcolo automatico del valore del peso, funzioni statistiche

DVS-C

Software eNodView per PC

  • Salvataggio e ripristino dei file di configurazione
  • Impostazione, calibrazione e controllo
  • Misure, risultati e visualizzazione grafica degli I/O
  • Ottimizzazione dei filtri digitali mediante analisi FFT e simulazione dell'effetto del filtro
  • Impostazione dell'applicazione di controllo peso dinamico
SCAIME eNodView software for chekweighing and DVS digital load cell
DVS-RING-web_server

Server web DVS Ethernet

  • Web server integrato in tutte le versioni di DVS Ethernet
  • Backup e ripristino dei file di configurazione
  • Parametrizzazione e calibrazione dei sensori
  • Visualizzazione grafica di misure, risultati e I/O
  • Impostazione dell'applicazione di dosaggio

Visualizzazione 3D
