capteur appui central numérique en aluminium et ip65

Cella di carico digitale da piattaforma - Dosaggio, 5 kg ... 75 kg

AAD-D

5 kg ... 75 kg
  • Cella di carico digitale dedicata al controllo dei processi di pesatura ad alta velocità
  • Cella di carico in alluminio, livello di protezione IP65
  • Compensazione del carico decentrato fino a 600 x 400 mm
  • Capacità di pesatura 5, 15, 30, 75 kg
  • Risoluzione fino a 500 000 punti
  • Certificato di parte NAWI (OIML R76) e AWI (OIML R51 e R61)
  • Funzioni di pesatura integrate: Trasmettitore ad alta velocità, riempimento, dosaggio con scarico
  • Filtri digitali programmabili
  • 2 ingressi e 4 uscite digitali
  • 1 uscita RS485 e 1 uscita CANbus
  • ProtocolliMODBUS-RTU e CANOpen


Riempimento



Scegliere il digitale

Le celle di carico digitali AAD incorporano l'elettronica di elaborazione e comunicazione situata vicino agli estensimetri. Con un convertitore A/D a 24 bit, filtri digitali configurabili e I/O locali, questa architettura offre, in un formato molto compatto, la garanzia di una pesatura precisa e veloce in ambienti disturbati. Sarete in grado di :

  • Ottimizzare l'ingombro delle vostre macchine
  • Ridurre il cablaggio per una maggiore affidabilità
  • Migliorare la manutenibilità delle macchine
AAD-Digital-advantage

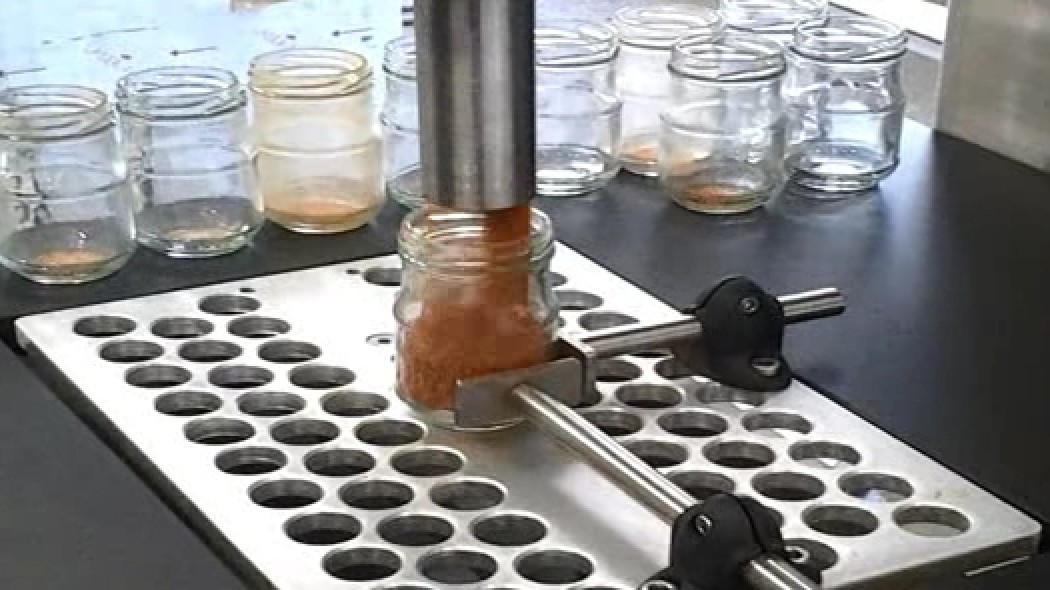

Appli-dosage-AAD

Ottimizzate i cicli di riempimento delle vostre macchine

La cella di carico AAD-D incorpora un software dedicato alle applicazioni di riempimento ad alta velocità. Supporta il processo di riempimento con un filtraggio digitale e un algoritmo ottimizzato per aumentare la produttività e ridurre le tolleranze di riempimento. Aiuta a :

  • Migliorare la coerenza e la qualità della produzione
  • Migliorare l'efficienza e le prestazioni della macchina
  • Ridurre i tempi di sviluppo della riempitrice

Cella di carico digitale per il riempimento ad alta velocità

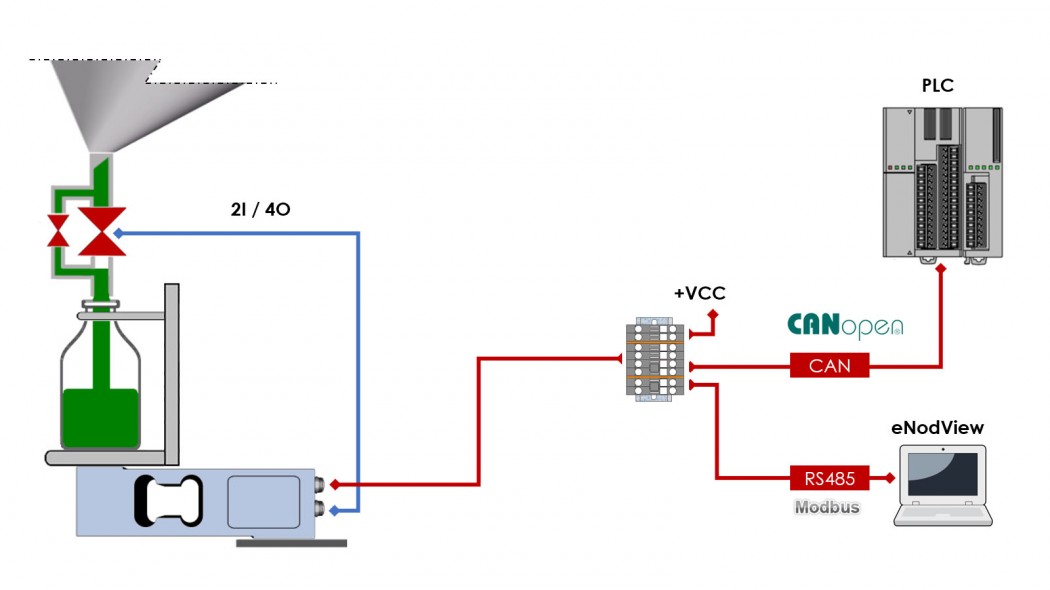

AAD-D è una cella di carico digitale per i costruttori di macchine per l'imballaggio:

  • La cella di carico AAD-D integra una potente elettronica di elaborazione del segnale con una risoluzione utente di 500.000 punti e una libreria di filtri digitali dedicati all'eliminazione delle vibrazioni meccaniche e dei disturbi.
  • Integra funzioni per la gestione completa di un ciclo di dosaggio a batch. Queste funzioni sono ottimizzate per le riempitrici rotanti e consentono all'AAD-D di controllare un ciclo di dosaggio a 2 velocità per riempimento o perdita di peso.
  • Ogni cella di carico è dotata di 2 ingressi e 4 uscite logiche per controllare il processo.
  • Grazie alle porte di comunicazione RS485 e CAN che supportano i protocolli MODBUS-RTU e CANOpen, può essere facilmente collegato a qualsiasi sistema automatizzato.
AAD-D

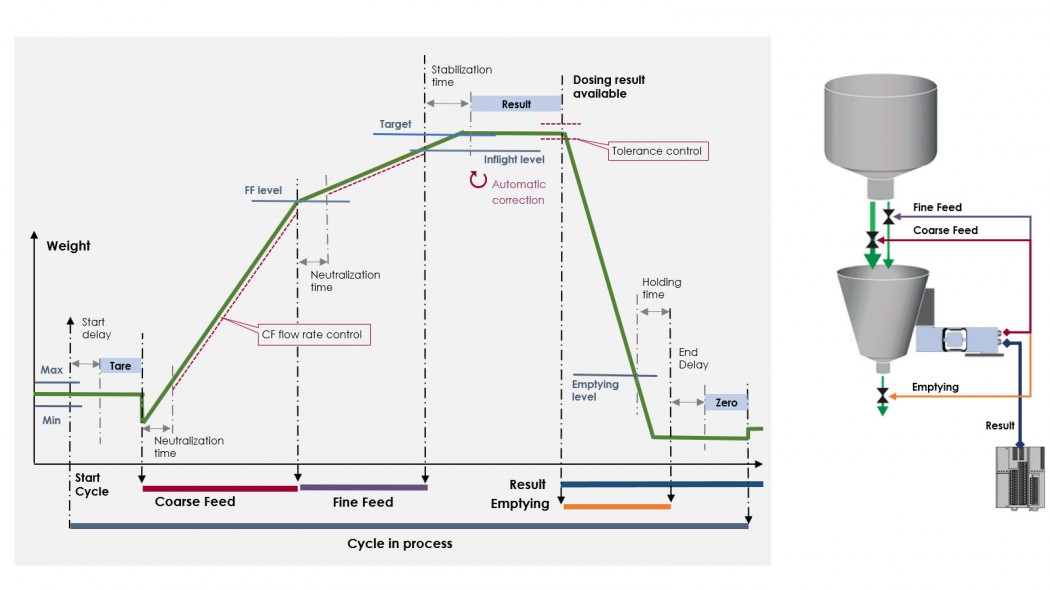

Funzionalità di dosaggio AAD-D

  • Dosaggio per riempimento o per scarico
  • Dosaggio con 1, 2 o 3 velocità di alimentazione
  • Modalità dinamica: Ottimizzazione del filtraggio, dei risultati di dosaggio e della gestione del ciclo di dosaggio per le riempitrici rotative
  • Correzione automatica in volo
  • Controllo di svuotamento/espulsione (per riempimento) o di ricarica (per scarico)
  • Controllo dei difetti: Portata, limiti di dosaggio

ADD

Software eNodView per PC

  • Salvataggio e ripristino dei file di configurazione
  • Impostazione, calibrazione e controllo
  • Misure, risultati e visualizzazione grafica degli I/O
  • Ottimizzazione dei filtri digitali mediante analisi FFT e simulazione dell'effetto del filtro
  • Impostazione dell'applicazione di dosaggio
eNodView SCAIME software for AAD

Visualizzazione 3D

Per visualizzare questo contenuto, è necessario abilitare i cookie di google maps

Scarica i modelli CAD

Download

Schede tecniche
Cella di carico - Digitale a punto singolo - AAD-D
FT-AAD-D-FE-0125
Langues : FR, EN
Collegamento cella di carico AVX/DVX/AAD/R10X
FT-CABLE M12-FE-0622.pdf
Langues : FR, EN
Manuali d'uso
Istruzioni per l'uso (AXD-D / AAD-D / DVX-D / DVS-D)
NU-AAD_DVX_DVS-D-E_195702-F
Langues : EN
Protocollo di comunicazione CANopen (AXD-D / AAD-D / DVX-D / DVS-D)
NU-AAD_DVX_DVS-D-CAN-E_195708-G
Langues : EN
Protocollo di comunicazione Modbus-RTU (AXD-D / AAD-D / DVX-D / DVS-D)
NU-AAD_DVX_DVS-D-MOD-E_195704-G
Langues : EN
Opuscolo sulle applicazioni
Riempimento, controllo del dosaggio
FA-FILLING_DOSING-E-1223.pdf
Langues : EN
Impiantistica, controllo macchine
FA-PROCESS_WEIGHING-E-1123.pdf
Langues : EN
Brochure della gamma di prodotti
Celle di carico, Kit di montaggio, Elettronica
MT-WEIGHING-E-0925.pdf
Langues : EN
Note tecniche
Utilizzo delle celle di carico - Tecnologia, principio di funzionamento, implementazione
NT-USING LOAD CELLS-E-0122.pdf
Langues : EN
Integrazione del controllore eNod in CANopen con SoMachine
NT-eNod CanOpen SoMachine_E_0614.pdf
Langues : EN
Integrazione del controllore eNod in CANopen con Unity pro
NT-eNod CANOpen Unity_E_1015.pdf
Langues : EN
Presentazione dei prodotti
Celle di carico digitali per i produttori di macchine per l'imballaggio
PP-AAD_DVX_DVS-E-0316.pdf
Langues : EN
File di configurazione
File EDS AAD-D, DVX-D, DVS-D, per protocollo CANOpen
EDS CANopen_AXD_AAD_DVX_DVS-D_195709 G-Q.zip
Langues : FR, EN, DE, IT, ZH
Note sulla versione del software
Note di release del software AAD/DVX/DVS-D STD per le versioni fino alla V2.20
FiReNo_DVX_DVS-D STD-EN_V2.20_(ML 3)_20250131.pdf
Langues : EN
