transmetteur de pesage en inox etanche ip65 et certifie OIML

Controller di riempimento e dosaggio

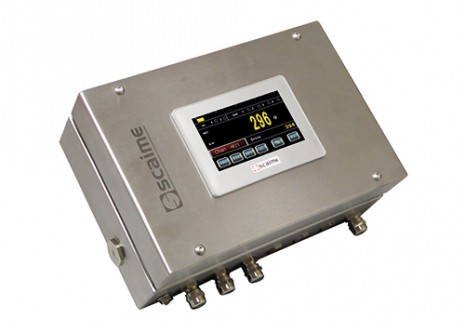

BOX eNod4-D

±500 000 d, 1 600 mis/s

  • Presentazione in custodia in acciaio inox IP65
  • Certificazione di metrologia legale secondo OIML R61 per l'uso in macchine di riempimento automatico
  • Funzioni integrate per il dosaggio in batch ad alta velocità tramite riempimento e scarico
  • Fino a 8 celle di carico estensimetriche
  • Dispositivo di rilevamento dei guasti delle celle di carico
  • Filtri digitali programmabili
  • 2 ingressi digitali (4 con opzione IO+) e 4 uscite
  • Uscita analogica 0-10V o 4-20mA (opzione IO+)
  • 1 porta USB per l'impostazione tramite PC
  • Versione con uscita RS485/CAN PLC e protocolli MODBUS-RTU, CANOpen o PROFIBUS-DP
  • Versione con doppia uscita Ethernet e protocolli MODBUS-TCP, EtherNet/IP, EtherCAT o PROFINET
  • Web server integrato per il monitoraggio e l'impostazione remota
  • Pannello touch screen eNodTouch-MS/MW integrato opzionale
  • Comunicazione Bluetooth opzionale


Presentazione eNod4


Riempimento
Pesatura dei lotti

Elaborazione del segnale

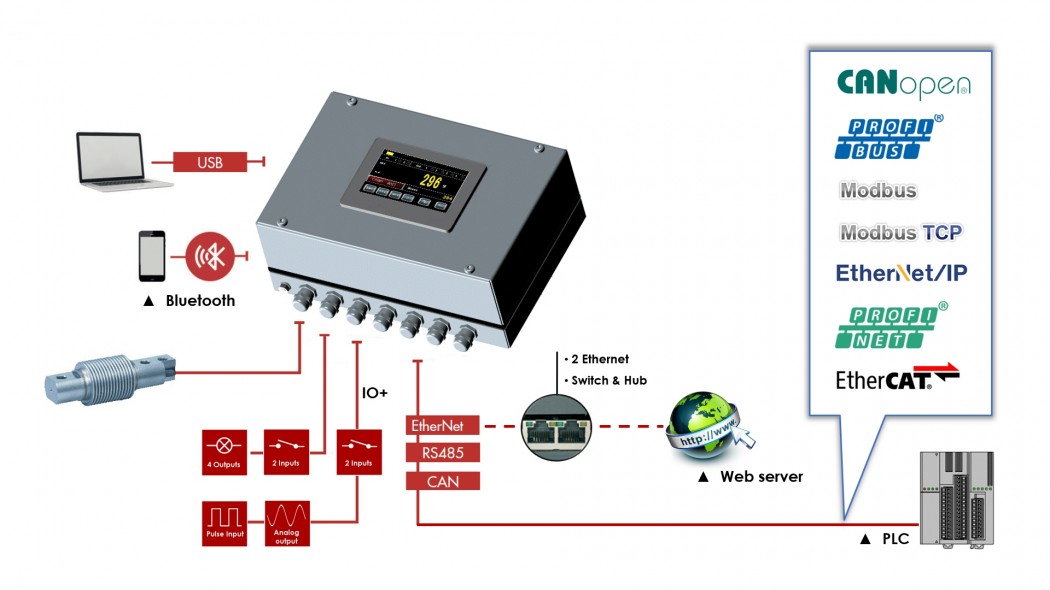

Integrazione e connettività di eNod4

I controllori di pesatura eNod4 sono progettati per essere integrati in sistemi automatizzati garantendo la connettività con le principali reti industriali presenti sul mercato: CANOpen, Modbus-RTU, Modbus-TCP, Profibus, Profinet, EtherNet/IP, EtherCAT.

Interfaces of the SCAIME eNod4 weighing transmitter

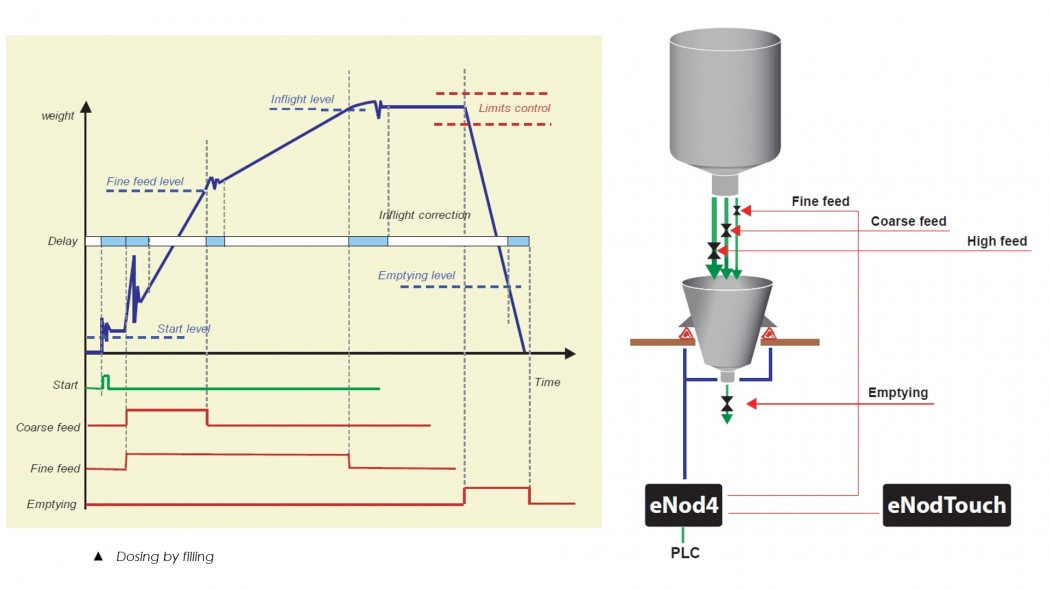

Funzionalità di dosaggio di eNod4-D

  • Dosaggio per riempimento o per scarico
  • Dosaggio con 1, 2 o 3 velocità di alimentazione
  • Correzione automatica in volo
  • Controllo di svuotamento/espulsione (per riempimento) o di ricarica (per scarico)
  • Controllo dei difetti: Portata, limiti di dosaggio
SCAIME eNod4-D in dosing and batching
eNodView PC software for eNod4 SCAIME weighing transmitter

Software eNodView per PC

  • Salvataggio e ripristino dei file di configurazione di eNod4
  • Impostazione, calibrazione e controllo eNod4
  • Misure, risultati e visualizzazione grafica degli I/O
  • Ottimizzazione dei filtri digitali mediante analisi FFT e simulazione dell'effetto del filtro eNod4
  • Impostazione dell'applicazione di dosaggio eNod4

App mobile Android eNodApp

  • App per smatphone o tablet Android
  • Connessione Bluetooth con eNod4 (scheda opzionale)
  • Lettura/scrittura dei parametri di configurazione
  • Visualizzazione di misure, risultati e I/O
  • Calibrazione della catena di pesatura
  • Controllo dell'applicazione di pesatura eNod4
eNodApp android application for eNod4 SCAIME
Web server SCAIME eNod4 Ethernet

Server web eNod4 Ethernet

  • Web server integrato su tutte le versioni eNod4 Ethernet
  • Lettura/scrittura dei parametri di configurazione
  • Visualizzazione di misure, risultati e I/O
  • Controllo remoto di eNod4
  • Calibrazione della catena di pesatura

Visualizzazione 3D

Per visualizzare questo contenuto, è necessario abilitare i cookie di google maps

Scarica i modelli CAD

Download

Schede tecniche
eNod4-D BOX - Riempimento, dosaggio a lotti
FT-ENDO4-D_BOX-FE-0525.pdf
Langues : FR, EN
Libreria di schermate eNod4 per HMI Pro-Face GP-Pro EX
FT-PLCLib-ProFace GPProEX-FE-0320P.pdf
Langues : FR, EN
Manuali d'uso
Guida introduttiva - eNod4 SBOX RS485 / CAN
NUSG-eNod4-STD-SBOX-FE_246775-B_006613.pdf
Langues : FR, EN
Guida introduttiva - eNod4 SBOX ETHERNET
NUSG-eNod4-ETH-SBOX-FE_246776-B_006614.pdf
Langues : FR, EN
Manuale di programmazione e comunicazione - eNod4-D Ethernet
NU-soft-eNod4D-ETH-E-216712-G.pdf
Langues : EN
Caratteristiche e funzionamento - eNod4-D ETHERNET
NU-eNod4D-ETH-E-216710-I.pdf
Langues : EN
Manuale di programmazione e comunicazione - eNod4-D
NU-soft-eNod4D-E-196724-K.pdf
Langues : EN
Caratteristiche e funzionamento - eNod4-D
NU-eNod4D-E-196722-K.pdf
Langues : EN
Opuscolo sulle applicazioni
Impiantistica, controllo macchine
FA-PROCESS_WEIGHING-E-1123.pdf
Langues : EN
Riempimento, controllo del dosaggio
FA-FILLING_DOSING-E-1223.pdf
Langues : EN
Brochure della gamma di prodotti
Celle di carico, Kit di montaggio, Elettronica
MT-WEIGHING-E-0925.pdf
Langues : EN
Note tecniche
Comunicazione tra eNod4 Modbus TCP e un PLC M340 dotato di un NOE
NT-eNod4 ModbusTCP Unity_E_0614.pdf
Langues : EN
Procedura per l'aggiornamento del firmware di eNod4
NT-eNod4_Update_E_0119.pdf
Langues : EN
Integrazione di eNod4 Ethernet IP su M340 con un NOC sotto Unity Pro
NT-eNod4 Ethernet IP Unity_E_0614.pdf
Langues : EN
Integrazione del controllore eNod in CANopen con Unity pro
NT-eNod CANOpen Unity_E_1015.pdf
Langues : EN
Integrazione del controllore eNod in CANopen con SoMachine
NT-eNod CanOpen SoMachine_E_0614.pdf
Langues : EN
Cablaggio di una rete RS-485
NT-RS485_E_0915.pdf
Langues : EN
Presentazione dei prodotti
Controllori di pesatura eNod4 per processi automatizzati
PP-eNod4 Range-E-0418.pdf
Langues : EN
File di configurazione
File eNod4-D ESI per il protocollo EtherCAT
eNod4-D_EtherCAT_ESI_216792_A-C.zip
Langues : FR, EN, DE
File GSDML eNod4-D per il protocollo PROFINET
GSDML_Profinet_eNod4-D_ETH_216752_A-G.zip
Langues : FR, EN
File EDS di eNod4-D IO+ per il protocollo EtherNet/IP
EDS EtherNetIP_eNod4-D_IOplus_ETH_216735_C-C.zip
Langues : FR, EN, DE
File EDS eNod4-D per il protocollo EtherNet/IP
EDS EtherNetIP_eNod4-D ETH_216732_D-D.zip
Langues : FR, EN, DE
File EDS di eNod4-D per il protocollo CANOpen
EDS CANopen_eNod4-D_196731 A-P.zip
Langues : FR, EN, DE
Software da scaricare
eNodView - Generazione 1 del software per PC per eNod AAD, DVX, DVS
eNodView V708-Y_English.zip
Langues : EN
Schermi eNod4 per HMI Pro-Face GP4000/GP4100 - GP-Pro EX
PLCLib_eNod4_Proface-GPProEX_0419.zip
Langues : EN
Driver Windows per l'uscita USB di eNod4
eNod4 USB driver Setup.zip
Langues : EN
Note sulla versione del software
Note di release del software eNod4-D STD per versioni fino alla V1.16
FiReNo_eNod4-D STD-EN_V1.16_(ML 2)_20250117.pdf
Langues : EN
Note di release del software eNod4-D ETH per versioni fino alla V2.19
FiReNo_eNod4-D ETH-EN_V2.19_(ML 2)_20250227.pdf
Langues : EN
Note di release del software eNod4-Webserver per versioni fino alla V1.19
FiReNo_Webserver eNod4-EN_V1.19_20250117.pdf
Langues : EN
