transmetteur de pesage en inox etanche ip65 et certifie OIML

Trasmettitore di peso

BOX eNod4-T

±500 000 d, 1 600 mis/s

  • Presentazione in custodia in acciaio inox IP65
  • Certificazione metrologica legale secondo OIML R76
  • Fino a 8 celle di carico estensimetriche
  • Dispositivo di rilevamento dei guasti delle celle di carico
  • Filtri digitali programmabili
  • 2 ingressi digitali (4 con opzione IO+) e 4 uscite
  • Uscita analogica 0-10V o 4-20mA (opzione IO+)
  • 1 porta USB per l'impostazione tramite PC
  • Versione con uscita RS485/CAN PLC e protocolli MODBUS-RTU, CANOpen o PROFIBUS-DP
  • Versione con doppia uscita Ethernet e protocolli MODBUS-TCP, EtherNet/IP, EtherCAT o PROFINET
  • Web server integrato per il monitoraggio e l'impostazione remota
  • Pannello touch screen eNodTouch-MS/MW integrato opzionale
  • Comunicazione Bluetooth opzionale


Presentazione eNod4


Bilance multisensore
Serbatoi o silos di pesatura

Elaborazione del segnale

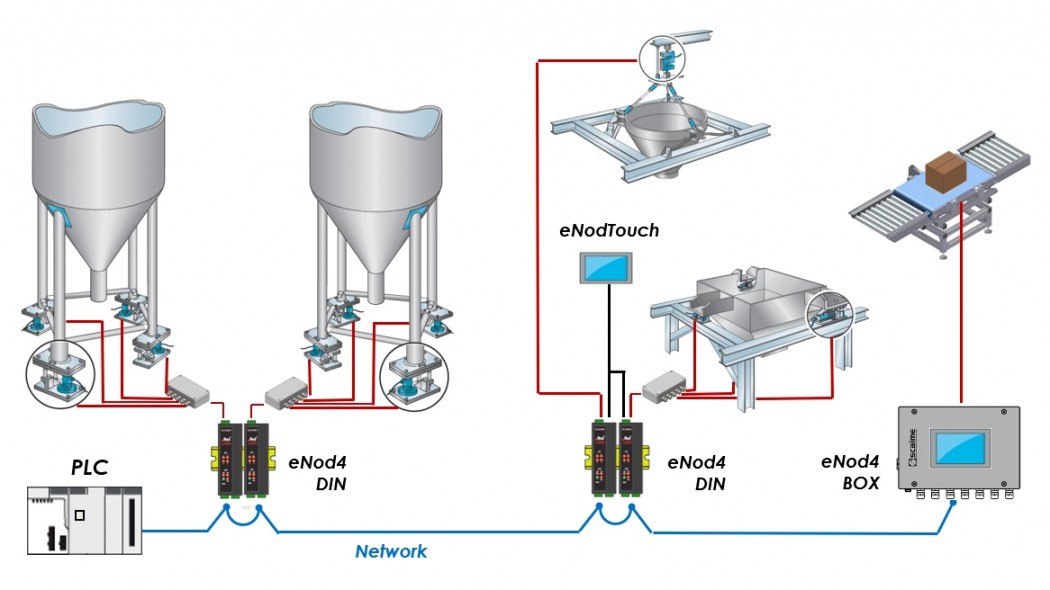

Integrazione e connettività di eNod4

I controllori di pesatura eNod4 sono progettati per essere integrati in sistemi automatizzati garantendo la connettività con le principali reti industriali presenti sul mercato: CANOpen, Modbus-RTU, Modbus-TCP, Profibus, Profinet, EtherNet/IP, EtherCAT.

Interfaces of the SCAIME eNod4 weighing transmitter

eNod4-T per la pesatura di silo, tramogge o nastri trasportatori

  • Pre-calibrazione di fabbrica che consente la sostituzione senza calibrazione
  • Calibrazione fisica o teorica, gestione della correzione di gravità
  • 3 segmenti di linearizzazione
  • Scalatura della misura. Gestione dell'unità di misura e del punto decimale
  • Gestione di 4 livelli di filtraggio digitale che consentono di ottenere sempre una misura rapida e stabile in ambienti rumorosi.
  • Funzioni di pesatura: zero, zero all'avvio, inseguimento dello zero, tara, controllo della stabilità della misura

SCAIME eNod4-T silo weighing and hopper weighing

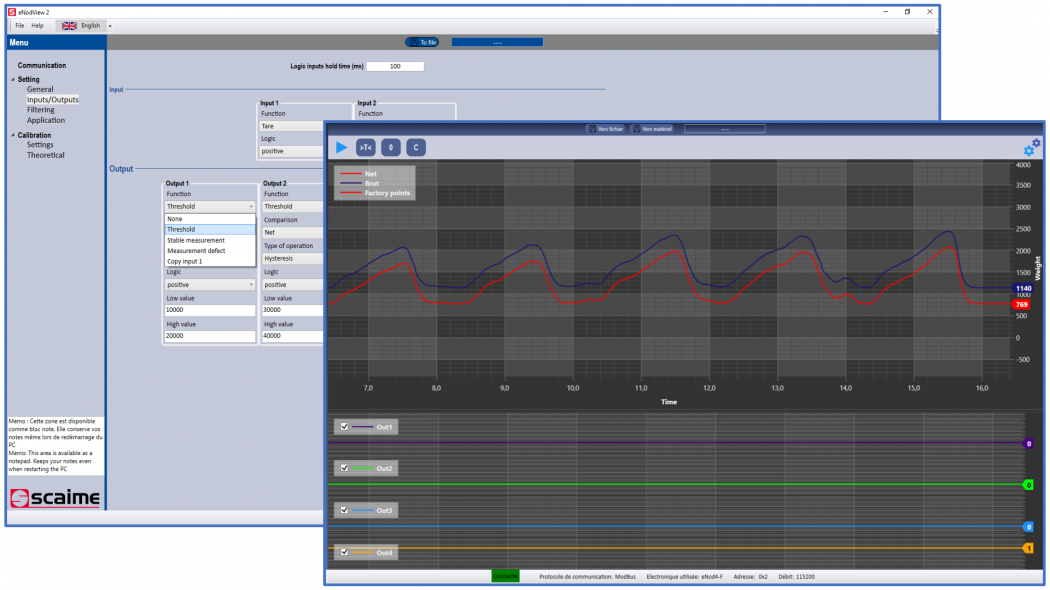

eNodView SCAIME PC software for eNod4

Software eNodView per PC

  • Salvataggio e ripristino dei file di configurazione di eNod4
  • Impostazione, calibrazione e controllo eNod4
  • Misure, risultati e visualizzazione grafica degli I/O
  • Ottimizzazione dei filtri digitali mediante analisi FFT e simulazione dell'effetto del filtro eNod4

App mobile Android eNodApp

  • App per smatphone o tablet Android
  • Connessione Bluetooth con eNod4 (scheda opzionale)
  • Lettura/scrittura dei parametri di configurazione
  • Visualizzazione di misure, risultati e I/O
  • Calibrazione della catena di pesatura
  • Controllo dell'applicazione di pesatura eNod4
eNodApp android application for eNod4 SCAIME
Web server SCAIME eNod4 Ethernet

Server web eNod4 Ethernet

  • Web server integrato su tutte le versioni eNod4 Ethernet
  • Lettura/scrittura dei parametri di configurazione
  • Visualizzazione di misure, risultati e I/O
  • Controllo remoto di eNod4
  • Calibrazione della catena di pesatura

Visualizzazione 3D

Per visualizzare questo contenuto, è necessario abilitare i cookie di google maps

Scarica i modelli CAD

Download

Schede tecniche
eNod4-T BOX - Trasmettitore di peso, indicatore
FT-ENOD4-T_BOX-FE-0525.pdf
Langues : FR, EN
Libreria di schermate eNod4 per HMI Pro-Face GP-Pro EX
FT-PLCLib-ProFace GPProEX-FE-0320P.pdf
Langues : FR, EN
Libreria di blocchi funzione eNod4-T per Rockwell Logix Designer
FT-PLCLib-Rockwell LogixDesigner-eNod4-FE-0320P.pdf
Langues : FR, EN
Libreria di blocchi funzione eNod4-T per il portale TIA di Siemens
FT-PLCLib-Siemens TIAPortal-eNod4-FE-0320P.pdf
Langues : FR, EN
Libreria di blocchi funzione eNod4-T per Schneider Electric EcoStruxure Control Expert e Machine Expert
FT-PLCLib-Schneider EcoStruxure-eNod4-FE-0121.pdf
Langues : FR, EN
Manuali d'uso
Guida introduttiva - eNod4 SBOX RS485 / CAN
NUSG-eNod4-STD-SBOX-FE_246775-B_006613.pdf
Langues : FR, EN
Guida introduttiva - eNod4 SBOX ETHERNET
NUSG-eNod4-ETH-SBOX-FE_246776-B_006614.pdf
Langues : FR, EN
Manuale di programmazione e comunicazione - eNod4-T
NU-soft-eNod4T-E-0419_196704-K.pdf
Langues : EN
Caratteristiche e funzionamento - eNod4-T
NU-eNod4T-E_196702-M.pdf
Langues : EN
Manuale di programmazione e comunicazione - eNod4-T ETHERNET
NU-soft-eNod4T-ETH-E-0419_216704-H.pdf
Langues : EN
Caratteristiche e funzionamento - eNod4-T ETHERNET
NU-eNod4T-ETH-E_216702-I.pdf
Langues : EN
Opuscolo sulle applicazioni
Impiantistica, controllo macchine
FA-PROCESS_WEIGHING-E-1123.pdf
Langues : EN
Pesatura di serbatoi, controllo di livello
FA-TANK_WEIGHING-E-0722.pdf
Langues : EN
Brochure della gamma di prodotti
Celle di carico, Kit di montaggio, Elettronica
MT-WEIGHING-E-0925.pdf
Langues : EN
Note tecniche
Cablaggio di una rete RS-485
NT-RS485_E_0915.pdf
Langues : EN
Procedura per l'aggiornamento del firmware di eNod4
NT-eNod4_Update_E_0119.pdf
Langues : EN
Comunicazione tra eNod4 Modbus TCP e un PLC M340 dotato di un NOE
NT-eNod4 ModbusTCP Unity_E_0614.pdf
Langues : EN
Integrazione di eNod4 Ethernet IP su M340 con un NOC sotto Unity Pro
NT-eNod4 Ethernet IP Unity_E_0614.pdf
Langues : EN
Integrazione del controllore eNod in CANopen con SoMachine
NT-eNod CanOpen SoMachine_E_0614.pdf
Langues : EN
Integrazione del controllore eNod in CANopen con Unity pro
NT-eNod CANOpen Unity_E_1015.pdf
Langues : EN
Presentazione dei prodotti
Controllori di pesatura eNod4 per processi automatizzati
PP-eNod4 Range-E-0418.pdf
Langues : EN
File di configurazione
File eNod4-T ESI per il protocollo EtherCAT
eNod4-T_EtherCAT_ESI_216790_A-C.zip
Langues : FR, EN, DE
eNod4-F File GSDML per il protocollo PROFINET
GSDML_Profinet_eNod4-F_ETH_235780_A-G.zip
Langues : FR, EN
File EDS di eNod4-T per il protocollo CANOpen
EDS CANopen_eNod4-T_196730 H-Z.zip
Langues : FR, EN, DE
File GSD per eNod4-T con protocollo PROFIBUS-DP
GSD Profibus_eNod4-T_196750 F-W.zip
Langues : FR, EN, DE
File EDS eNod4-T per il protocollo EtherNet/IP
EDS EtherNetIP_eNod4-T_ETH_216730_A-C.zip
Langues : FR, EN, DE
File EDS di eNod4-T IO+ per il protocollo EtherNet/IP
EDS EtherNetIP_eNod4-T_IOplus_ETH_216733_B-B.zip
Langues : FR, EN, DE
File GSDML di eNod4-T per il protocollo PROFINET
GSDML_Profinet_eNod4-T_ETH_216750_A-H.zip
Langues : FR, EN
Software da scaricare
Blocchi funzione eNod4-T per Logix Designer di Rockwell / Allen Bradley
PLCLib_eNod4_Rockwell-AllenBradley_0119.zip
Langues : EN
Schermi eNod4 per HMI Pro-Face GP4000/GP4100 - GP-Pro EX
PLCLib_eNod4_Proface-GPProEX_0419.zip
Langues : EN
Libreria eNod4-T per Unity-Pro, Vijeo Designer, Vijeo Citect
DFB-Schneider-Plantstruxure-eNod4T-F-1113.zip
Langues : FR
Driver Windows per l'uscita USB di eNod4
eNod4 USB driver Setup.zip
Langues : EN
Blocchi funzione eNod4-T per Schneider Electric EcoStruxure Control Expert
PLCLib_eNod4_Schneider-ControlExpert_0320.zip
Langues : EN
Blocchi funzione eNod4-T per il portale TIA di Siemens
PLCLib_eNod4_Siemens-TIAPortal_0320.zip
Langues : EN
Blocchi funzione eNod4-T per Schneider Electric EcoStruxure Machine Expert
PLCLib_eNod4_Schneider-MachineExpert_1220.zip
Langues : EN
Note sulla versione del software
Note di release del software eNod4-T STD per versioni fino alla V1.30
FiReNo_eNod4-T STD-EN_V1.30_(ML 2)_20250117.pdf
Langues : EN
Note di release del software eNod4-T ETH per versioni fino alla V2.23
FiReNo_eNod4-T ETH-EN_V2.23_(ML 2)_20250227.pdf
Langues : EN
Note di release del software eNod4-Webserver per versioni fino alla V1.19
FiReNo_Webserver eNod4-EN_V1.19_20250117.pdf
Langues : EN

Accessori

eNodView-ecran-seul

eNodView, eNodView 2

Software per PC Windows per eNod, AAD, DVX e DVS

Image-TVDA

TVDA EcoStruxure

Architettura convalidata PMESWT e eNod4-T

VisuelWeb-eNod4 PLCLib

PLCLib eNod4

Libreria di blocchi funzione eNod4 per PLC

web-Produit-eNodApp

eNodApp

Applicazione Android per eNod4 Bluetooth
