transmetteur de pesage en inox etanche ip65 et certifie OIML

Pesatura continua, Dosatori a perdita di peso

BOX eNod4-F

±500 000 d, 200 misure/s

  • Presentazione in custodia in acciaio inox IP65
  • Fino a 8 celle di carico estensimetriche
  • Dispositivo di rilevamento dei guasti delle celle di carico
  • Filtri digitali programmabili
  • Calcolo continuo della portata e del peso totale
  • Controllo del flusso con PID autoregolabile integrato
  • Controllo automatico del riempimento del dosatore
  • 4 ingressi e 4 uscite digitali per il controllo del processo di dosaggio
  • Uscita analogica 0-10V o 4-20mA (opzione IO+)
  • 1 porta USB per l'impostazione tramite PC
  • Versione con uscita PLC RS485/CAN e protocolli MODBUS-RTU, CANOpen o PROFIBUS-DP
  • Versione con doppia uscita Ethernet e protocolli MODBUS-TCP, EtherNet/IP, EtherCAT o PROFINET
  • Web server integrato per il monitoraggio e l'impostazione remota
  • Pannello touch screen integrato eNodTouch-MS/MW opzionale
  • Comunicazione Bluetooth opzionale


Presentazione eNod4


Dosaggio continuo

Elaborazione del segnale



Integrazione e connettività di eNod4

I controllori di pesatura eNod4 sono progettati per essere integrati in sistemi automatizzati garantendo la connettività con le principali reti industriali presenti sul mercato: CANOpen, Modbus-RTU, Modbus-TCP, Profibus, Profinet, EtherNet/IP, EtherCAT.

Interfaces of the SCAIME eNod4 weighing transmitter

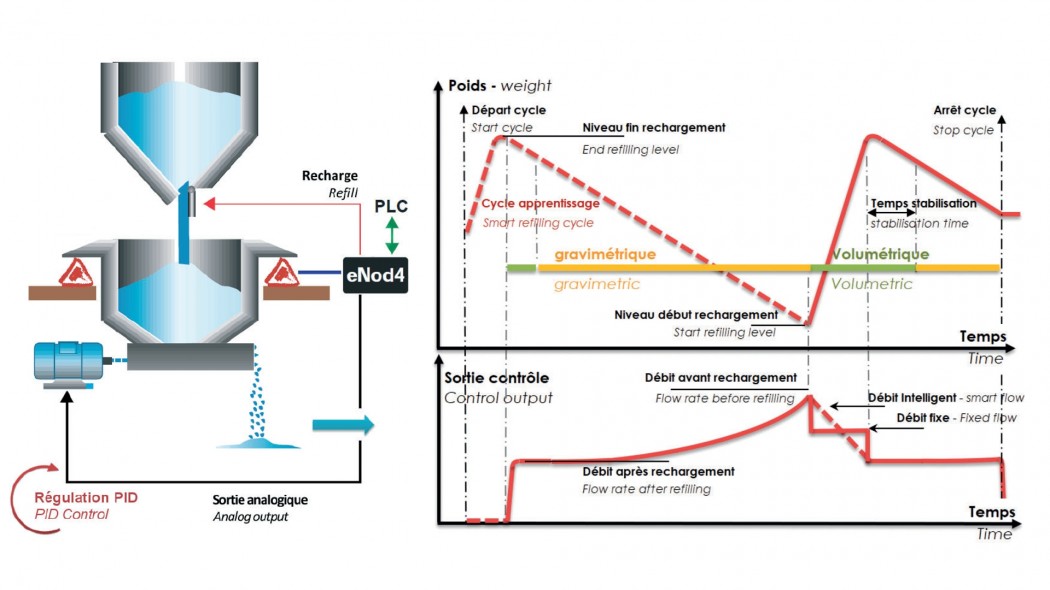

eNod4-F Funzioni di alimentazione a perdita di peso

  • Gestione del flusso target e del totale target
  • Regolazione della portata tramite controllore PID
  • Funzione di regolazione automatica dei parametri PID tramite autoapprendimento
  • Gestione automatica dell'alternanza di fasi di dosaggio gravimetrico e fasi di riempimento
  • Gestione del processo di dosaggio con ingressi/uscite digitali
SCAIME eNod4-F Loss-in-weight feeder

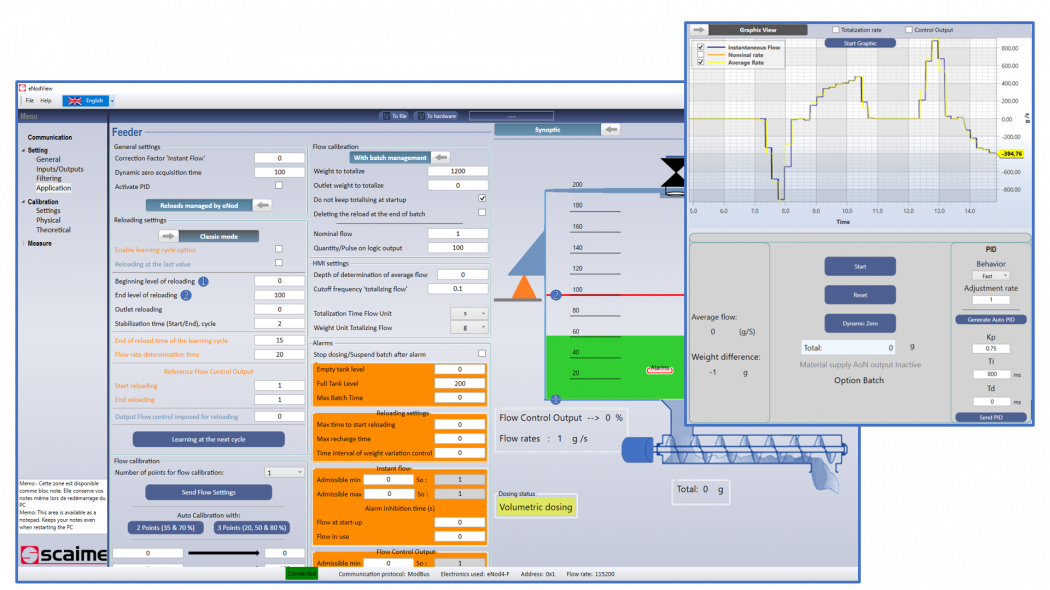

eNodView PC software for eNod4 SCAIME weighing transmitter

Software eNodView per PC

  • Salvataggio e ripristino dei file di configurazione di eNod4
  • Impostazione, calibrazione e controllo eNod4
  • Misure, risultati e visualizzazione grafica degli I/O
  • Ottimizzazione dei filtri digitali mediante analisi FFT e simulazione dell'effetto del filtro eNod4
  • Regolazione dei parametri PID e impostazione dell'applicazione Perdita di peso

App mobile Android eNodApp

  • App per smatphone o tablet Android
  • Connessione Bluetooth con eNod4 (scheda opzionale)
  • Lettura/scrittura dei parametri di configurazione
  • Visualizzazione di misure, risultati e I/O
  • Calibrazione della catena di pesatura
  • Controllo dell'applicazione di pesatura eNod4
eNodApp android application for eNod4 SCAIME
Web server SCAIME eNod4 Ethernet

Server web eNod4 Ethernet

  • Web server integrato su tutte le versioni eNod4 Ethernet
  • Lettura/scrittura dei parametri di configurazione
  • Visualizzazione di misure, risultati e I/O
  • Controllo remoto di eNod4
  • Calibrazione della catena di pesatura

Visualizzazione 3D

Per visualizzare questo contenuto, è necessario abilitare i cookie di google maps

Scarica i modelli CAD

Download

Schede tecniche
Libreria di schermate eNod4 per HMI Pro-Face GP-Pro EX
FT-PLCLib-ProFace GPProEX-FE-0320P.pdf
Langues : FR, EN
eNod4-F BOX - Alimentatore a perdita di peso
FT-ENOD4-F_BOX-FE-0525.pdf
Langues : FR, EN
Manuali d'uso
Guida introduttiva - eNod4 SBOX RS485 / CAN
NUSG-eNod4-STD-SBOX-FE_246775-B_006613.pdf
Langues : FR, EN
Guida introduttiva - eNod4 SBOX ETHERNET
NUSG-eNod4-ETH-SBOX-FE_246776-B_006614.pdf
Langues : FR, EN
Manuale di programmazione e comunicazione - eNod4-F ETHERNET
NU-Soft-eNod4F-ETH-E_235709-G.pdf
Langues : EN
Caratteristiche e funzionamento - eNod4-F ETHERNET
NU-eNod4F-ETH-E_235708-G.pdf
Langues : EN
Manuale di programmazione e comunicazione - eNod4-F
NU-Soft-eNod4F-E-0419_235704-F.pdf
Langues : EN
Caratteristiche e funzionamento - eNod4-F
NU-eNod4F-E-235703-G.pdf
Langues : EN
Opuscolo sulle applicazioni
Alimentatori a perdita di peso
FA-LOSS_IN_WEIGHT-E-1223.pdf
Langues : EN
Impiantistica, controllo macchine
FA-PROCESS_WEIGHING-E-1123.pdf
Langues : EN
Brochure della gamma di prodotti
Celle di carico, Kit di montaggio, Elettronica
MT-WEIGHING-E-0925.pdf
Langues : EN
Note tecniche
Integrazione di eNod4 Ethernet IP su M340 con un NOC sotto Unity Pro
NT-eNod4 Ethernet IP Unity_E_0614.pdf
Langues : EN
Procedura per l'aggiornamento del firmware di eNod4
NT-eNod4_Update_E_0119.pdf
Langues : EN
Comunicazione tra eNod4 Modbus TCP e un PLC M340 dotato di un NOE
NT-eNod4 ModbusTCP Unity_E_0614.pdf
Langues : EN
Integrazione del controllore eNod in CANopen con Unity pro
NT-eNod CANOpen Unity_E_1015.pdf
Langues : EN
Integrazione del controllore eNod in CANopen con SoMachine
NT-eNod CanOpen SoMachine_E_0614.pdf
Langues : EN
Cablaggio di una rete RS-485
NT-RS485_E_0915.pdf
Langues : EN
Presentazione dei prodotti
Controllori di pesatura eNod4 per processi automatizzati
PP-eNod4 Range-E-0418.pdf
Langues : EN
File di configurazione
File GSD per eNod4-F con protocollo PROFIBUS-DP
GSD Profibus_eNod4-F_235750 A-M.zip
Langues : FR, EN, DE
eNod4-F File EDS per il protocollo CANOpen
EDS CANopen_eNod4-F_235730 A-M.zip
Langues : FR, EN, DE
eNod4-F File ESI per il protocollo EtherCAT
eNod4-F_EtherCAT_ESI_235790_A-E.zip
Langues : FR, EN, DE
eNod4-F File GSDML per il protocollo PROFINET
GSDML_Profinet_eNod4-F_ETH_235780_A-G.zip
Langues : FR, EN
file EDS di eNod4-F IO+ per il protocollo EtherNet/IP
EDS EtherNetIP_eNod4-F_IO_Plus ETH_235760_B-C.zip
Langues : FR, EN, DE
eNod4-F File EDS per il protocollo EtherNet/IP
EDS EtherNetIP_eNod4-F ETH_235761_B-C.zip
Langues : FR, EN, DE
Software da scaricare
Schermi eNod4 per HMI Pro-Face GP4000/GP4100 - GP-Pro EX
PLCLib_eNod4_Proface-GPProEX_0419.zip
Langues : EN
Driver Windows per l'uscita USB di eNod4
eNod4 USB driver Setup.zip
Langues : EN
Note sulla versione del software
Note di release del software eNod4-F STD per versioni fino alla V1.16
FiReNo_eNod4-F STD-EN_V1.16_20241206.pdf
Langues : EN
Note di release del software eNod4-F ETH per versioni fino alla V2.23
FiReNo_eNod4-F ETH-EN_V2.23_20250117.pdf
Langues : EN
Note di release del software eNod4-Webserver per versioni fino alla V1.19
FiReNo_Webserver eNod4-EN_V1.19_20250117.pdf
Langues : EN
