TOMASSIS - Pesa a ponte per autocarri ribaltabili nelle cave

Il nostro cliente

TOMASSIS ENGINEERING è un'azienda greca attiva nello sviluppo, nella progettazione, nella produzione e nella commercializzazione di sistemi di pesatura industriale e di automazione della pesatura.

TOMASSIS Engineering è specializzata in pese a ponte, bilance, sistemi di dosaggio, pesatura di silos e serbatoi, nonché in applicazioni con automazione della pesatura.

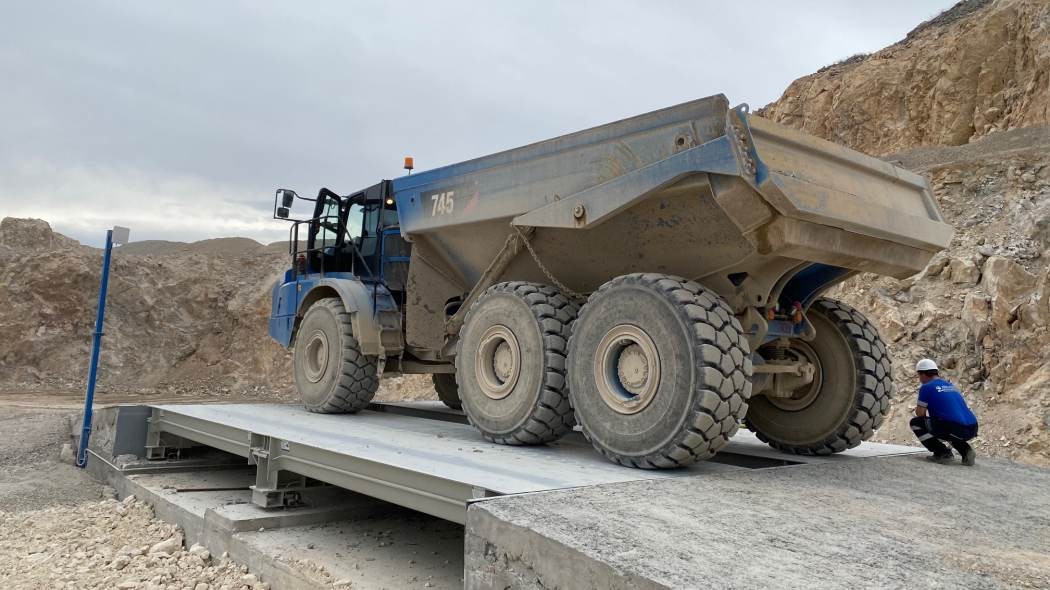

Per un sito di cava, TOMASSIS ENGINEERING ha progettato una pesa a ponte speciale destinata alla pesatura di dumper articolati di grande capacità. Il progetto richiedeva una capacità nominale di 200 t con una risoluzione di 50 kg, su un piano di pesatura largo 7 m e lungo 9 m.

La sua esigenza

La sfida principale consisteva nel realizzare una struttura meccanica il più bassa possibile, al fine di limitare l'altezza della pesa a ponte, pur mantenendo un'eccellente precisione metrologica e una grande robustezza per un ambiente di cava.

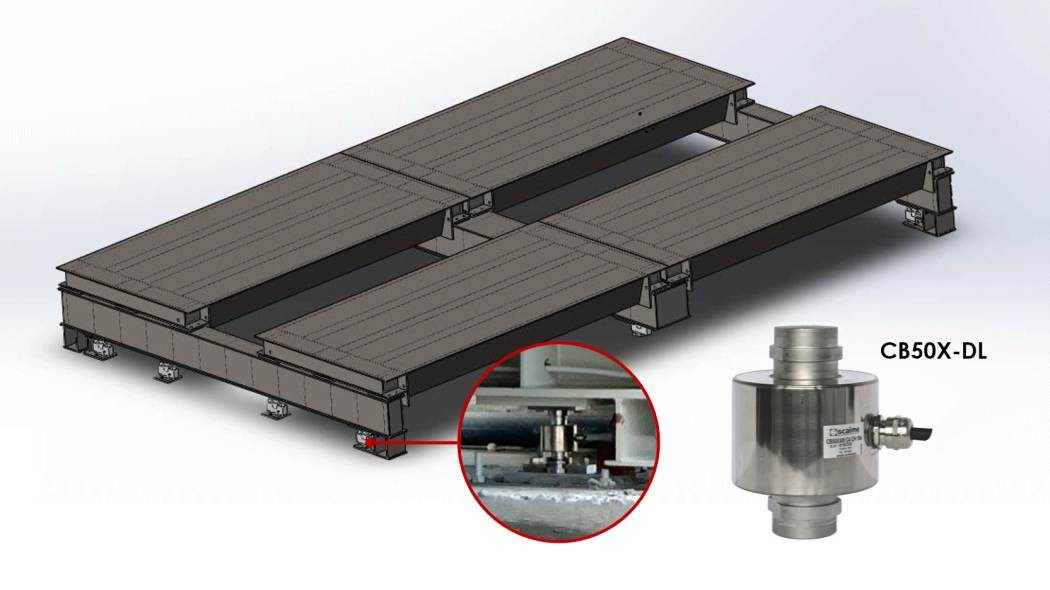

Per raggiungere questo obiettivo, l'impalcato della pesa a ponte di 7 m x 9 m doveva poggiare su 12 punti di appoggio distribuiti su tre longheroni.

Il sistema di pesatura doveva inoltre consentire una messa in servizio semplificata, senza richiedere la disponibilità di pesi di riferimento pesanti in loco.

La nostra soluzione

Per soddisfare le esigenze del cliente, SCAIME ha proposto 12 celle di carico digitali a compressione CB50X-DL, con una portata di 40 t ciascuno.

La scelta del CB50X-DL rispondeva direttamente agli obiettivi del progetto:

Elevata robustezza meccanica adatta ai carichi dinamici e alle condizioni operative in cava.
Precisione compatibile con i requisiti di una pesa a ponte da 200 t/50 kg.
Uscita digitale calibrata che consente la messa in servizio senza ricorrere sistematicamente a pesi di riferimento. Ogni sensore di pesatura fornisce un'uscita digitale calibrata (200.000 punti per 40 t con una precisione tipica dello 0,1%). Questa caratteristica consente di effettuare una precalibrazione precisa della bilancia direttamente dalle celle di carico.

12 celle di carico a compressione digitali CB50X-DL 40t 12 kit di montaggio LPM specifici per il montaggio dei CB50X su una bilancia a ponte Scatole di collegamento ed elettronica compatibili con l'architettura digitale SCAIME
PRODOTTI SCAIME

Vantaggi per il cliente

Riduzione dell'altezza meccanica della pesa a ponte grazie alla moltiplicazione dei punti di appoggio e all'integrazione compatta dei sensori di pesatura.
Messa in servizio semplificata: la taratura iniziale può essere effettuata sulla base dei dati digitali calibrati dei sensori di pesatura, evitando il trasporto di pesi di riferimento sul sito della cava.
Riduzione dei costi logistici e dei tempi di fermo durante la messa in servizio e gli interventi di manutenzione metrologica.
Robustezza adatta agli ambienti minerari: polvere, vibrazioni, urti e traffico di veicoli pesanti.
Elevata stabilità di misura grazie alla tecnologia digitale del CB50X-DL e alla distribuzione dei carichi su 12 punti di appoggio.
Evolutività e diagnostica facilitate dall'uso di sensori di pesatura digitali indirizzabili e calibrati individualmente.
