A differenza dei liquidi e dei gas a bassa viscosità, i solidi sfusi sono materiali che scorrono pesantemente e rendono difficile il monitoraggio del livello, ad esempio quando si formano ponti nel materiale o il materiale è distribuito in modo non uniforme nel silo.
Alcuni materiali hanno anche una densità fluttuante, che rende ancora più difficile determinare la massa della materia prima attraverso il livello di riempimento.

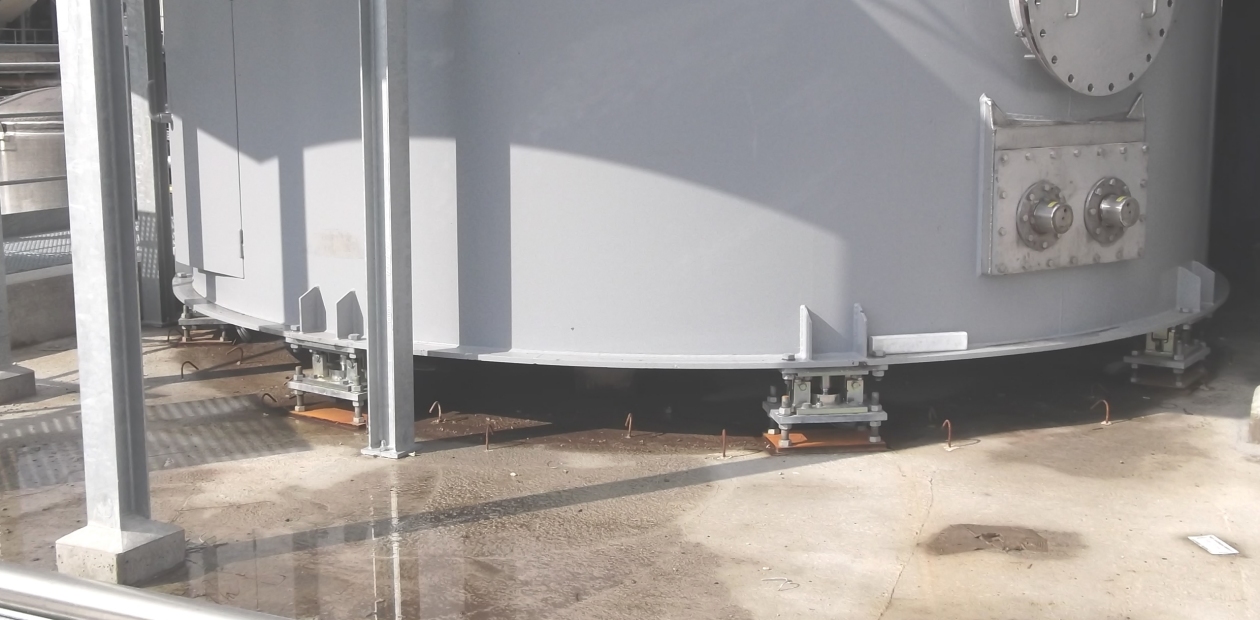

In questi casi, la pesatura del silo è un modo particolarmente efficace per garantire un controllo accurato del livello di riempimento. In questo caso, il silo poggia su celle di carico e registra quindi la massa del materiale indipendentemente dalla sua posizione e distribuzione nel silo.
Poiché la pesatura è integrata nella struttura del silo, si tratta di capire come si possa fare in modo sicuro. La bilancia diventa parte della struttura e quindi è necessario considerare anche la sua integrità statica.
Per semplificare questo processo, Scaime ha sviluppato soluzioni che facilitano la costruzione e il funzionamento della pesatura dei silo in tutte le fasi del progetto.
Durante la fase di pianificazione e costruzione, la statica del silo viene progettata o verificata in modo da non compromettere la sicurezza dell'intera costruzione e da ottenere risultati di pesatura ottimali.
Particolarmente importanti sono:
Nella fase di pianificazione, si utilizzano relazioni statiche precalcolate del silo per determinare le forze di sicurezza necessarie per il kit di pesatura e le celle di carico. Questi calcoli includono le forze dovute a fattori esterni come vento, carico di neve, terremoti e altre incertezze.
Sulla base di questi dati e utilizzando le verifiche di progetto precalcolate del kit di pesatura secondo la norma EN1993 fornite dal TÜV Süd, è possibile scegliere un sistema di pesatura adeguato. La verifica del progetto dei kit di pesatura è una componente elementare della sicurezza e consente di risparmiare tempo nella costruzione della bilancia per silo.
Quando si installa un sistema industriale, è importante che ciò avvenga in modo rapido e sicuro. La manodopera in cantiere è costosa ed è necessario evitare interruzioni del processo di installazione.
Per semplificare il processo di installazione, i kit di pesatura Silosafe sono dotati di varie caratteristiche che garantiscono un processo senza intoppi:
Montaggio della meccanica
Il funzionamento di un silo con pesatura richiede poca manutenzione e poca attenzione. Le celle di carico del tipo R10X sono progettate di serie in classe di protezione IP68 e sono quindi completamente incapsulate. Se un cavo di misura è danneggiato, la cella di carico può essere sostituita senza interferire con il kit di montaggio e quindi con la costruzione del silo. Durante questo processo, la sicurezza del silo è costantemente garantita dal kit di montaggio.
Ancora più comoda è la sostituzione dei cavi per le celle di carico con connettori M12. In questo caso, il cavo di misura può essere sostituito senza dover rimuovere la cella di carico. Il collegamento a 6 fili compensa i cavi e le lunghezze diverse.
Un altro vantaggio di un connettore sulla cella di carico è l'uso semplice di cavi speciali, ad esempio per una compatibilità ottimale con le sostanze chimiche.

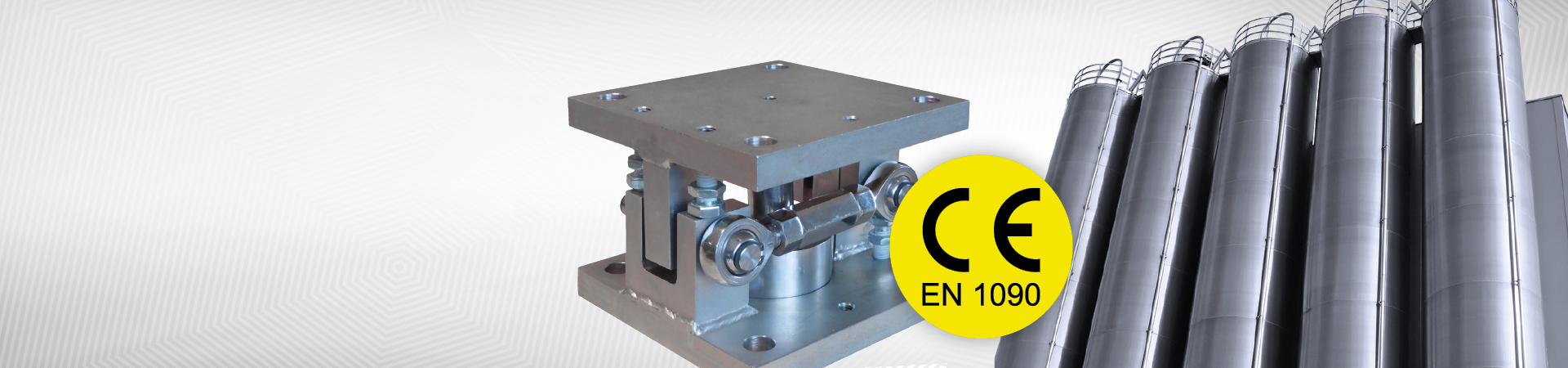

In Europa, il regolamento sui prodotti da costruzione (n. 305/2011) stabilisce che gli elementi portanti delle strutture metalliche degli edifici immessi sul mercato devono essere conformi alla norma EN1090 e recare il marchio CE. Nel contesto della pesatura dei silo, i kit Silosafe possono essere considerati nelle applicazioni soggette al regolamento EN1090 come segue:
Per soddisfare questo requisito, SCAIME ha fatto certificare il proprio sistema di qualità secondo la norma EN1090 nella classe di prestazione EXC2. Questa classe implica che l'intero processo, dalla progettazione alla consegna del prodotto, deve essere coperto da un sistema di gestione della qualità qualificato e documentato.
Un kit di installazione certificato EN1090 in classe EXC2 fornisce la garanzia:
