Scegliere un kit di montaggio per le celle di carico a taglio

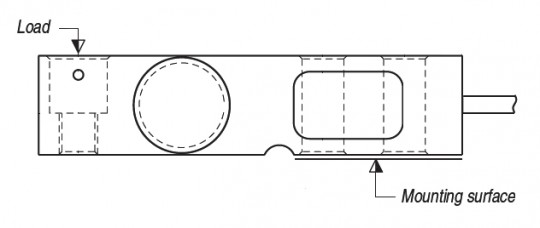

Questa cella di carico è imbullonata a una struttura fissa a un'estremità e la forza viene applicata attraverso un singolo punto all'altra estremità, causando la flessione della trave e sottoponendo l'area dell'estensimetro a taglio.

Il taglio come principio di misura offre una buona resistenza ai carichi laterali e una piccola sensibilità alla variazione della posizione di carico.

Le celle di carico che utilizzano estensimetri sono abbastanza sensibili da rilevare variazioni di peso molto piccole. Il trucco è assicurarsi che reagiscano solo al peso che si vuole misurare e non ad altre forze. Per ottenere letture accurate del peso, è necessario controllare attentamente come e dove viene applicato il peso.

Una cella di carico deve essere installata in modo che il carico sia applicato verticalmente per l'intero intervallo di pesatura.

Quando la cella di carico non è installata correttamente, ci sono diversi tipi di forze che possono influire sulla sua precisione:

Carico angolare

Il carico angolare si verifica quando una forza non perfettamente verticale viene applicata a una cella di carico.

Carico eccentrico

Il carico eccentrico si verifica quando una forza verticale viene applicata a una cella di carico in un punto diverso dalla sua linea centrale. Questo problema può essere causato dall'espansione termica.

Carico laterale

I carichi laterali e terminali possono essere causati dall'espansione termica, dal disallineamento o dal movimento dovuto al carico dinamico.

Momento torsionale

Il carico torsionale si verifica quando una forza laterale torce una cella di carico. Può essere causato da una deflessione strutturale, dalla dinamica del sistema o da un disallineamento.

Poiché i fattori ambientali possono influenzare l'accuratezza e la sicurezza di un sistema di pesatura, devono essere considerati durante la fase di progettazione.

SCAIME offre diversi kit di montaggio adatti a varie situazioni di montaggio, per ridurre al minimo gli effetti negativi dovuti all'introduzione di carichi o a fattori ambientali.

Guida alla scelta dei kit di montaggio:

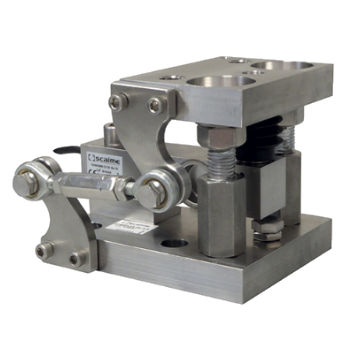

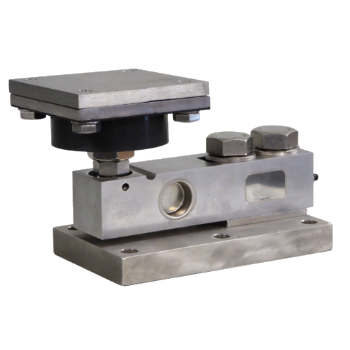

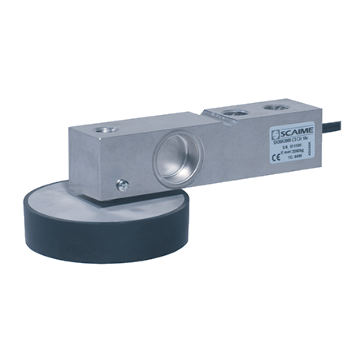

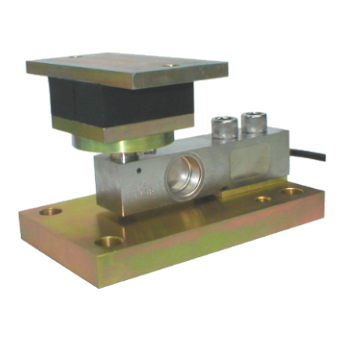

	LFA	QUICKFIT	ISOFLEX	STABIFLEX
	300 kg ... 5 t	300 kg ... 5 t	300 kg ... 5 t	300 kg ... 5 t
Costruzione	In acciaio inox	Acciaio inox	Acciaio zincato	Acciaio zincato Acciaio inox
Applicazione	Piede della bilancia	Pesatura di piattaforme, serbatoi o nastri trasportatori	Pesatura su piattaforma, serbatoio o nastro trasportatore	Pesatura a piattaforma, a serbatoio o a nastro
Fissaggio al pavimento	-	Avvitato	Avvitato	Avvitato
Fissaggio della struttura	Avvitato	Avvitato o saldato	Avvitato	Avvitato
Precisione	lll	lll	ll	llll
Regolazione dell'altezza	lll	lll	-	-
Inclinazione predefinita	lll	llll	l	ll
Espansione della struttura	l	lll	ll	llll
Smorzamento	l	l	lll	-
Forze laterali	-	ll	lll	llll
Antisollevamento	-	-	-	llll
Trattenere senza cella	-	-	-	llll
llll Eccellente	lll Buono	ll Medio	l Basso	- Nessuno
